منحنی ولر و حد تحمل: چرخه‌های تنش چگونه عمر خستگی فولاد را تعیین می‌کنند

هنگامی که مهندسان سازه، فولاد را برای تیرآهن پل، ارابه فرود هواپیما یا خط لوله فشار قوی انتخاب می‌کنند، فقط برای حداکثر بار استاتیکی که قطعه در بدترین شرایط تحمل می‌کند، طراحی نمی‌کنند. آن‌ها برای میلیون‌ها بار کوچک‌تر و تکراری که قطعه در کل عمر عملیاتی خود تجربه خواهد کرد، طراحی می‌کنند.

این فرآیند که در مرحله طراحی اولیه اجرا می‌شود، بر شناسایی آستانه خاصی به نام «حد تحمل» متکی است؛ سطح تنشی که پایین‌تر از آن، فولاد از نظر تئوری می‌تواند بی‌نهایت چرخه بارگذاری را بدون شکستگی تحمل کند. با نگه داشتن تنش‌های عملیاتی زیر این حد، مهندسان اطمینان حاصل می‌کنند که سازه هرگز در اثر خستگی فلز از کار نخواهد افتاد.[2]

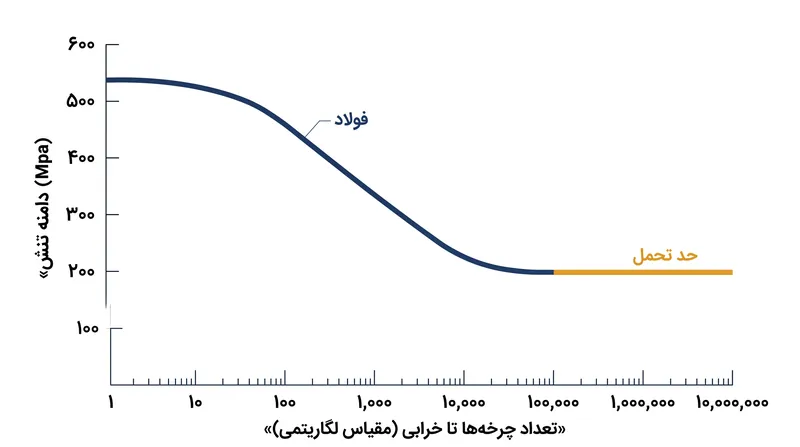

پایه و اساس این فلسفه طراحی، منحنی S-N است که از نظر تاریخی به عنوان منحنی ولر (Wöhler) شناخته می‌شود. این منحنی که به نام آگوست ولر، مهندس راه‌آهن آلمانی که در دهه ۱۸۵۰ به طور سیستماتیک خرابی محورها را بررسی کرد، نامگذاری شده است، بزرگی یک تنش چرخه‌ای (S) را در برابر تعداد لگاریتمی چرخه‌ها تا خرابی (N) رسم می‌کند.

برای بسیاری از مواد، از جمله آلومینیوم و مس، این منحنی به طور پیوسته به سمت پایین شیب دارد، به این معنی که هر تنشی، هر چقدر هم که کوچک باشد، در صورت اعمال به دفعات کافی، در نهایت باعث خرابی خواهد شد.[3][5]

با این حال، آلیاژهای فولاد و تیتانیوم رفتار منحصر‌به‌فردی از خود نشان می‌دهند. با کاهش تنش اعمال شده، منحنی‌های S-N آن‌ها در نهایت به یک خط افقی مسطح می‌شوند. این مجانب افقی همان حد تحمل است. اگر تنش چرخه‌ای زیر این خط باقی بماند، آسیب میکروسکوپی که باعث شروع خستگی می‌شود، هرگز انرژی کافی برای تبدیل شدن به یک ترک ماکروسکوپی را جمع نمی‌کند.[2][5]

درک چگونگی انباشت این آسیب نیازمند بررسی ساختار کریستالی فلز است. بر اساس تعاریف استانداردی که توسط محققان ویکی‌پدیا گردآوری شده است: «در علم مواد، خستگی به معنای شروع و انتشار ترک‌ها در یک ماده به دلیل بارگذاری چرخه‌ای است.» این فرآیند تقریباً همیشه از یک نقطه تمرکز تنش آغاز می‌شود - یک خراش میکروسکوپی، یک رد ماشین‌کاری یا یک ناخالصی داخلی در فولاد.[5]

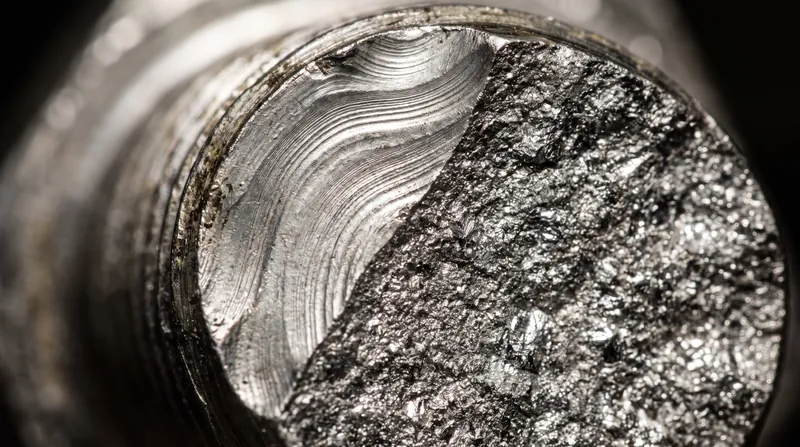

هنگامی که ترک آغاز شد، وارد مرحله انتشار می‌شود. مرجع ویکی‌پدیا خاطرنشان می‌کند: «پس از شروع ترک خستگی، با هر چرخه بارگذاری مقدار کمی رشد می‌کند و معمولاً شیارهایی در برخی از قسمت‌های سطح شکستگی ایجاد می‌کند.» این رشد غیرقابل بازگشت است؛ مواد با استراحت کردن ترمیم نمی‌شوند. ترک به پیشروی خود ادامه می‌دهد تا زمانی که سطح مقطع جامد باقیمانده فولاد دیگر نتواند بار را تحمل کند و در نتیجه یک شکستگی سریع، ناگهانی و فاجعه‌بار رخ می‌دهد.[5]

برای جلوگیری از این امر، مهندسان برای ترسیم منحنی S-N آلیاژهای خاص به آزمایش‌های استاندارد تکیه می‌کنند. از نظر تاریخی، این کار با استفاده از ماشین‌های خمش دوار انجام می‌شد که بار ثابتی را به یک نمونه در حال چرخش اعمال می‌کردند و کشش و فشار متناوب ایجاد می‌کردند. اگرچه این روش‌های قدیمی مؤثر بودند، اما به شدت زمان‌بر بودند و اغلب هفته‌ها یا ماه‌ها طول می‌کشید تا به ۱۰ میلیون چرخه‌ای برسند که به طور سنتی برای تعریف حد تحمل فولاد استفاده می‌شد.[3]

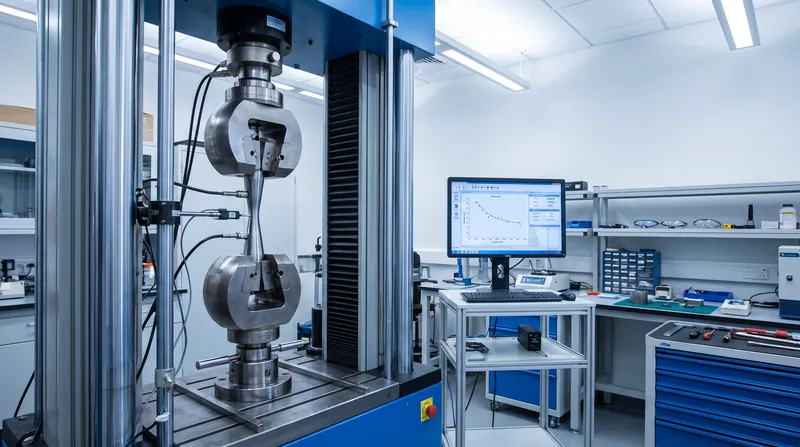

امروزه، استاندارد صنعت توسط پروتکل‌هایی مانند ASTM E466 تعریف می‌شود. شرکت سازنده تجهیزات آزمایشگاهی TestResources بیان می‌کند: «استاندارد ASTM E466... روشی را برای تعیین مقاومت خستگی نیروی محوری در مواد فلزی ارائه می‌دهد.» این استاندارد، آزمایش‌های خستگی محوری با دامنه ثابت و کنترل‌شده با نیرو را با استفاده از ماشین‌های مدرن سروو-هیدرولیک که قادر به اعمال بارهای چرخه‌ای با فرکانس بالا هستند، تنظیم می‌کند.[4]

این ماشین‌های مدرن به مهندسان اجازه می‌دهند تا در کسری از زمان گذشته تعیین کنند که چگونه تغییرات در ترکیب مواد، شکل و شرایط سطح بر مقاومت در برابر خستگی تأثیر می‌گذارد. داده‌های تولید شده برای تعیین عملکرد و طول عمر قطعات فلزی در کاربردهای هوافضا، خودروسازی و مهندسی سازه بسیار مهم هستند.[4]

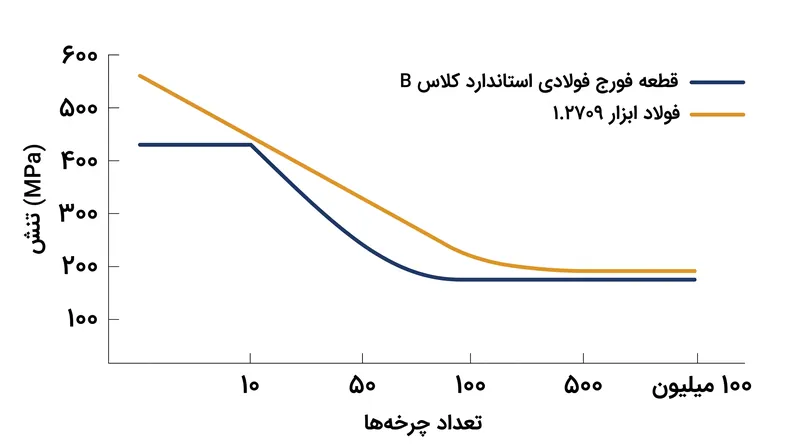

با این حال، این فرض که حد تحمل به طور جهانی در ۱۰ میلیون چرخه به دست می‌آید، توسط آلیاژهای مدرن و با مقاومت بالا به طور جدی به چالش کشیده شده است. مقایسه آستانه‌های خستگی چرخه بالا که در منحنی‌های استاندارد کلاس B برای قطعات فورج فولادی تعریف شده‌اند، با داده‌های تجربی چرخه تا خرابی برای فولاد ابزار 1.2709، اختلاف قابل‌توجهی را نشان می‌دهد.[1][2]

در حالی که منحنی‌های استاندارد کلاس B، که اغلب به عنوان خط پایه توسط سازمان‌هایی مانند TWI استفاده می‌شوند، فرض می‌کنند که منحنی خستگی در مرز ۱۰ میلیون چرخه یا قبل از آن برای قطعات فورج فولادی عمومی مسطح می‌شود، انواع با مقاومت بالا رفتار متفاوتی دارند. داده‌های تجربی برای فولاد ابزار 1.2709 نشان می‌دهد که این ماده به آزمایش‌هایی بسیار فراتر از این آستانه سنتی نیاز دارد تا مسطح شدن واقعی منحنی خستگی به دقت ثبت شود.[1][2]

این نشان می‌دهد که مفروضات پایه قدیمی می‌توانند آستانه عمر بی‌نهایت فولادهای ابزار مدرن را بیش از حد ارزیابی کنند. اگر مهندسان برای این آلیاژهای پیشرفته تنها به مرز سنتی ۱۰ میلیون چرخه تکیه کنند، خطر انتخاب قطعه‌ای را به جان می‌خرند که در نهایت در یک کاربرد با چرخه بالا از کار خواهد افتاد.[1][6]

علاوه بر این، حد تحمل تئوری تنها در شرایط ایده‌آل وجود دارد. عوامل محیطی، به ویژه خوردگی، رفتار خستگی فولاد را اساساً تغییر می‌دهند. خستگی ناشی از خوردگی زمانی رخ می‌دهد که حمله شیمیایی و بارگذاری چرخه‌ای مکانیکی به طور همزمان عمل کنند. محیط خورنده حفره‌های میکروسکوپی روی سطح فولاد ایجاد می‌کند که به عنوان نقاط جدید تمرکز تنش عمل می‌کنند و عملاً حد تحمل را به طور کامل از بین می‌برند و باعث می‌شوند منحنی S-N مانند آلومینیوم به طور پیوسته به سمت پایین شیب داشته باشد.[5]

با پیشرفت متالورژی و ورود فولادهای ابزار جدید با مقاومت بالا، تولید شده با روش ساخت افزایشی و تخصصی به بازار، اتکا به منحنی‌های عمومی S-N در حال منسوخ شدن است. مرحله بعدی طراحی سازه ایجاب می‌کند که مهندسان آزمایش‌های خستگی چرخه بالا و مخصوص هر آلیاژ را تحت شرایط محیطی دقیق الزامی کنند تا اطمینان حاصل شود که وعده تئوری عمر بی‌نهایت در دنیای واقعی نیز صدق می‌کند.[1][4]
