چگونه زاویه تمایل و زاویه انحراف بالچه‌ها با مدیریت گردابه‌های نوک بال، پسای القایی را کاهش می‌دهند

در سال ۱۹۷۷، ریچارد ویتکامب، آیرودینامیک‌دان ناسا، یک مطالعه پارامتریک منتشر کرد که نشان می‌داد افزودن افزونه‌های تقریباً عمودی به نوک بال‌های هواپیما می‌تواند پسای القایی را حدود ۲۰ درصد کاهش دهد. همان یک افزونه هندسی، هوانوردی تجاری را اساساً دگرگون کرد و سازوکاری برای افزایش بهره‌وری بدون نیاز به گسترش فیزیکی طول بال‌ها فراتر از محدودیت‌های استاندارد گیت‌های فرودگاهی فراهم آورد.[1]

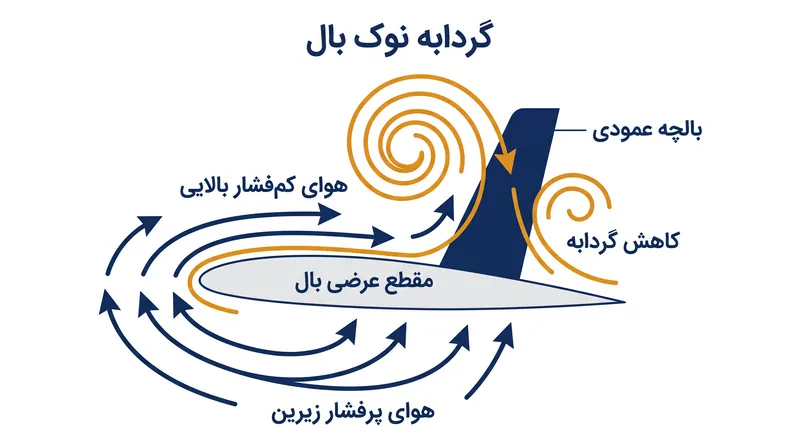

این سازوکار فیزیکی بر مهار هوای پرفشاری متکی است که در طول پرواز از سطح زیرین بال به سمت سطح کم‌فشار بالایی جریان می‌یابد. این نشت هوا، یک ردپای چرخشی از هوای متلاطم ایجاد می‌کند که به عنوان گردابه نوک بال شناخته می‌شود؛ پدیده‌ای که پسای القایی تولید کرده و هواپیما را به سمت عقب می‌کشد.[3]

همان‌طور که مجله اسمیتسونین اشاره می‌کند، این افزونه‌های عمودی «مانند بادبان‌های یک قایق عمل می‌کنند» و جریان متقاطع گردابه را به دام می‌اندازند. از آنجا که هوای درون گردابه به سمت داخل می‌چرخد، ایرفویل بالچه یک نیروی برآر تولید می‌کند که اندکی به سمت جلو متمایل است و یک مؤلفه پیشران کوچک اما قابل‌اندازه‌گیری ایجاد می‌کند که پسا را خنثی می‌سازد.[3]

برای به حداکثر رساندن این نیروی پیشران، مهندسان دو متغیر هندسی اصلی را دستکاری می‌کنند: زاویه تمایل و زاویه انحراف. زاویه تمایل، شیب رو به بیرون بالچه نسبت به صفحه عمودی است و نحوه تعامل این افزونه را با جریان در امتداد بال اصلی تعیین می‌کند.[5]

مطالعات منتشرشده در «E3S Web of Conferences» نشان می‌دهد که تغییر زاویه تمایل، توزیع نیروی برآر در طول بال را مستقیماً تغییر می‌دهد. زاویه تمایل کمتر - به این معنی که بالچه به حالت کاملاً عمودی نزدیک‌تر است - با ایجاد یک مانع فیزیکی در برابر هوای در حال چرخش، پخش شدن گردابه نوک بال را به حداکثر می‌رساند.[6]

با این حال، یک بالچه کاملاً عمودی یک تقاطع تند ۹۰ درجه با بال اصلی ایجاد می‌کند که منجر به پسای تداخلی شدیدی در محل برخورد لایه‌های مرزی دو سطح می‌شود. در نتیجه، طراحی‌های تجاری مدرن معمولاً از زاویه تمایلی بین ۱۵ تا ۶۰ درجه استفاده می‌کنند تا با ملایم کردن این انتقال، جریان هوای روان را حفظ کنند.[5][7]

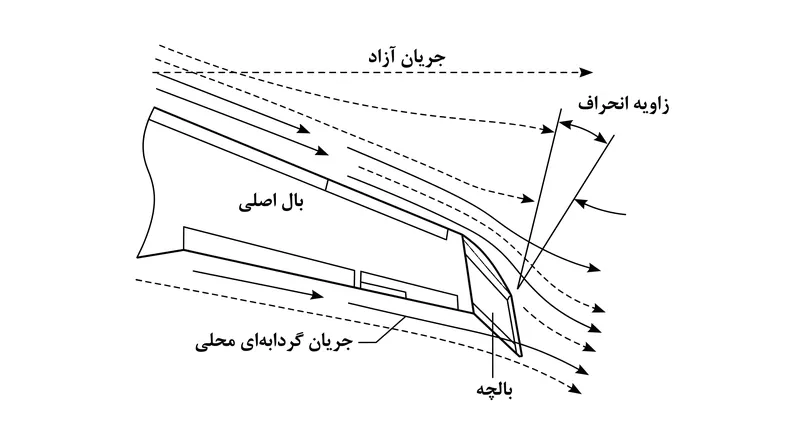

دومین متغیر حیاتی، زاویه انحراف است که عملکردی مشابه با زاویه همگرایی چرخ‌ها در تنظیم فرمان خودرو دارد. این زاویه نشان‌دهنده میزان پیچش لبه حمله بالچه نسبت به جریان هوای آزادِ ناشی از حرکت رو به جلوی هواپیما است.[2]

تحقیقات دانشگاه فلوریدای مرکزی نشان می‌دهد که تنظیم زاویه انحراف، ایرفویل بالچه را به جای مسیر مستقیم هواپیما، با میدان جریان محلیِ تولیدشده توسط گردابه هم‌راستا می‌کند. از آنجا که هوای گردابه در حال چرخش است، باد محلی از جهتی متفاوت نسبت به جریان هوای آزاد به بالچه برخورد می‌کند.[2]

داده‌های «AIP Publishing» نشان می‌دهد که یک زاویه انحراف منفی - یعنی متمایل کردن لبه حمله به میزان ۲- تا ۵- درجه به سمت بیرون - اغلب بهترین عملکرد آیرودینامیکی را به همراه دارد. این پیچش خاص، یک زاویه حمله محلی بهینه را درون هوای در حال چرخش حفظ کرده و از واماندگی خود بالچه جلوگیری می‌کند.[4]

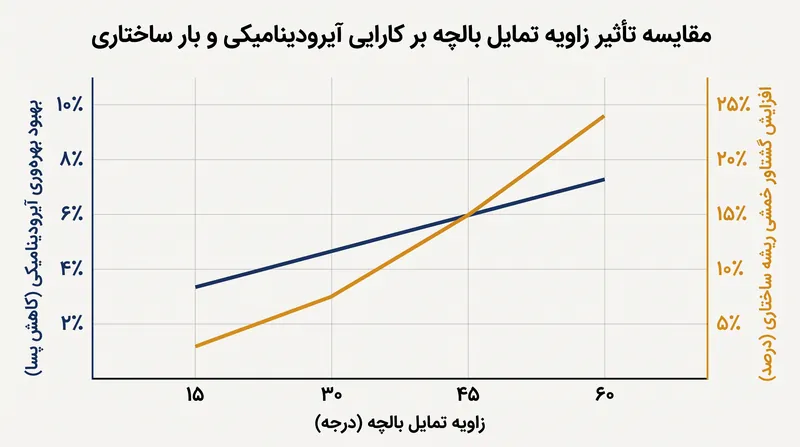

چالش مهندسی در جریمه ساختاری نهفته است. بالچه‌ها بار آیرودینامیکی را در منتهی‌الیه نوک بال که مانند یک بازوی اهرمی بلند عمل می‌کند، افزایش می‌دهند. این امر گشتاور خمشی ریشه را - یعنی نیروی پیچشی وارد بر محل اتصال بال به بدنه - تشدید می‌کند.[1][7]

افزایش زاویه تمایل به سمت بیرون، عملاً طول بال را افزایش می‌دهد که این گشتاور خمشی را بیش از پیش تشدید می‌کند. بنابراین، مهندسان سازه باید ریشه بال را با آلومینیوم یا مواد کامپوزیتی اضافی تقویت کنند؛ وزنی که مستقیماً صرفه‌جویی در مصرف سوخت ناشی از بهبود آیرودینامیک را خنثی می‌کند.[7]

آیرودینامیک‌دانان با تنظیم دقیق زاویه انحراف می‌توانند بدون نیاز به بالچه‌ای بزرگ‌تر و سنگین‌تر یا زاویه تمایل شدیدتر، حداکثر نیروی پیشران را از گردابه استخراج کنند. این امر به طراحان اجازه می‌دهد تا میان دستاوردهای آیرودینامیکی و جریمه جرم ساختاری تعادل برقرار کنند.[2][4]

این بهینه‌سازی هندسی به‌ویژه در سرعت‌های نزدیک به صوت بسیار حیاتی است. مطالعات عددی ناسا در سال ۱۹۸۹ بر روی بال‌هایی با نسبت منظری پایین تأیید کرد که با نزدیک شدن هواپیما به سرعت ۰٫۸ ماخ، جایی که اثرات تراکم‌پذیری رفتار هوا را تغییر می‌دهد، کارایی بالچه به طور قابل‌توجهی متغیر می‌شود.[7]

در این سرعت‌های بالای زیرصوت، ترکیب دقیق پیچش و شیب رو به بیرون، از شکل‌گیری امواج شوک موضعی در محل اتصال بالچه جلوگیری می‌کند. مهندسان با مدیریت هم‌زمان زوایای تمایل و انحراف، اطمینان حاصل می‌کنند که کاهش پسا در سراسر پروفایل پرواز پیمایشی هواپیما، در مجموع مثبت باقی می‌ماند.[1][7]
