کالبدشکافی «دیوار برشی» و «مرکز جرم»: چرا هندسه معماری، سرنوشت آپارتمان شما را در زلزله تعیین می‌کند؟

خریدار آپارتمان معمولاً در اولین بازدید به نورگیر بودن سالن پذیرایی، کیفیت متریال کابینت‌ها و وسعت فضای پارکینگ در طبقه همکف نگاه می‌کند. اما یک مهندس سازه هنگام ورود به همان ساختمان، به دنبال چیز کاملاً متفاوتی می‌گردد: هندسه پنهانی که در روز زلزله تصمیم می‌گیرد این سازه سر پا بماند یا بر سر ساکنانش آوار شود. وقتی شما در حال انتخاب خانه بعدی خود هستید، در واقع در حال انتخاب یک رفتار ترمودینامیک و مکانیکی در برابر امواج مخرب لرزه‌ای هستید. بر اساس گزارش‌های فنی منتشر شده توسط موسسه مهندسی زلزله نیوزیلند (NZSEE)، یک زلزله با بزرگای ۷ ریشتر، دقیقاً ۲۷ برابر بیشتر از یک زلزله ۶ ریشتری انرژی مخرب آزاد می‌کند و تمام این انرژی عظیم باید توسط اسکلت ساختمان جذب و مستهلک شود.[4]

در قلب این رفتار مکانیکی، نبردی دائمی میان دو نقطه نامرئی در هر طبقه از آپارتمان در جریان است: «مرکز جرم» (Center of Mass) و «مرکز سختی» (Center of Rigidity). مرکز جرم نقطه‌ای است که تمام وزن مبلمان، دیوارها، سقف‌ها و ساکنان در آن متمرکز شده است و نیروی زلزله دقیقاً به همین نقطه وارد می‌شود. در مقابل، مرکز سختی نقطه‌ای است که مقاومت ستون‌ها و دیوارهای باربر در آن جمع می‌شود تا در برابر نیروی زلزله ایستادگی کند. پلتفرم آموزشی Young Architect در مقاله‌ای در ۸ ژوئن ۲۰۲۶ این مفهوم را برای معماران چنین توضیح می‌دهد: «پیچش زمانی رخ می‌دهد که مرکز جرم و مرکز سختی در یک راستا قرار نگیرند. در این حالت، ساختمان فقط به جلو و عقب نوسان نمی‌کند، بلکه تمایل به چرخیدن دارد.»[2]

فاجعه مهندسی دقیقاً در همین چرخش پنهان نهفته است. تصور کنید در حال هل دادن یک چرخ‌خرید فروشگاهی هستید که یکی از چرخ‌های آن گیر کرده است؛ چرخ‌خرید به جای حرکت در یک مسیر مستقیم، به دور خود می‌چرخد و کنترل آن غیرممکن می‌شود. در هنگام زلزله، اگر مرکز سختی به دلیل وجود دیوارهای سنگین در یک گوشه ساختمان باشد و مرکز جرم در وسط پلان قرار گیرد، نیروی جانبی باعث ایجاد لنگر پیچشی شدیدی می‌شود که ستون‌های دورتر از مرکز سختی را به راحتی خرد می‌کند. این همان عاملی است که پس از زلزله ویرانگر ۱۹۷۱ سن‌فرناندو در کالیفرنیا، اهمیت حیاتی پیکربندی معماری و تقارن پلان را برای مهندسان سازه در سراسر جهان روشن کرد.[2][4]

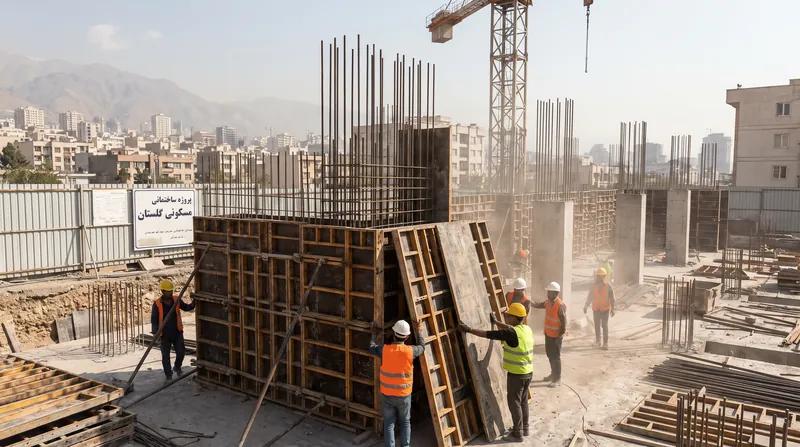

اینجاست که عنصر نجات‌بخشی به نام «دیوار برشی» (Shear Wall) وارد عمل می‌شود. دیوار برشی صرفاً یک جداکننده فضایی بین دو اتاق نیست؛ بلکه یک لنگر بتنی عظیم و مسلح است که مهندسان از آن به عنوان یک ابزار استراتژیک برای کشیدن مرکز سختی به سمت مرکز جرم استفاده می‌کنند. این دیوارهای ضخیم بتنی که معمولاً در ساختمان‌های مسکونی و تجاری تا ارتفاع ۲۰ طبقه کاربرد بسیار گسترده‌ای دارند، انرژی ویرانگر زلزله را به خود جذب کرده و مانع از تغییر شکل‌های مرگبار و فروپاشی اسکلت می‌شوند. بدون این دیوارها، ستون‌های نازک به تنهایی توانایی تحمل نیروهای برشی عظیم را نخواهند داشت.[3]

مطالعات پیشرفته در حوزه دینامیک سازه نشان می‌دهد که موقعیت قرارگیری این دیوارها در پلان معماری از تعداد آن‌ها مهم‌تر است. انس ام. فارس (Anas M. Fares)، پژوهشگر مهندسی سازه، در مقاله‌ای در ژورنال بین‌المللی WASET به صراحت می‌نویسد: «دیوارهای هسته مرکزی بهترین انتخاب برای موقعیت دیوارها در ساختمان جهت مقاومت در برابر بارهای زلزله هستند.» بر اساس مدل‌سازی‌های عددی انجام شده در موسسه AIP، قرار دادن دیوارهای برشی در هسته مرکزی ساختمان (معمولاً به صورت یک باکس بسته به دور پله‌ها و چاهک آسانسور) می‌تواند جابجایی جانبی طبقات را تا ۲۱ درصد نسبت به حالت‌های دیگر کاهش دهد. وقتی دیوارهای برشی در مرکز هندسی باشند، مرکز سختی دقیقاً روی مرکز جرم می‌افتد.[1][3]

یکی از مرگبارترین تله‌های معماری که خریداران خانه‌های نوساز را فریب می‌دهد، پدیده «طبقه نرم» (Soft Story) است. در بسیاری از آپارتمان‌های شهری، طبقه همکف به طور کامل به فضای باز پارکینگ یا ویترین‌های شیشه‌ای تجاری اختصاص می‌یابد و هیچ دیوار برشی یا حائلی در آن ساخته نمی‌شود، در حالی که طبقات بالایی پر از دیوارهای آجری و سنگین هستند. در زمان وقوع زلزله، طبقات بالایی به دلیل تراکم دیوارها مانند یک بلوک کاملاً صلب عمل می‌کنند و تمام انرژی تغییر شکل به ستون‌های بی‌دفاع و بلند طبقه همکف منتقل می‌شود. این اختلاف شدید در میزان سختی باعث می‌شود که ساختمان از ناحیه همکف دچار فروپاشی کامل شود.[2]

برای اینکه دیوارهای برشی بتوانند وظیفه خطیر خود را انجام دهند، به یک واسطه سازه‌ای قدرتمند نیاز دارند: سقف طبقات یا همان «دیافراگم» (Diaphragm). سقف‌ها در هنگام زلزله صرفاً سطحی برای راه رفتن نیستند، بلکه مانند یک تیر افقی غول‌پیکر عمل می‌کنند که نیروی لرزه‌ای را از سراسر مساحت طبقه جمع‌آوری کرده و آن را به دیوارهای برشی تحویل می‌دهند. اگر سقف ساختمان به درستی به دیوارهای برشی متصل نشده باشد، یا اگر بازشوهای بسیار بزرگی در سقف وجود داشته باشد، دیافراگم پاره شده و ساختمان پیش از آنکه دیوارهای برشی بتوانند واکنشی نشان دهند، از هم می‌شکافد.[2]

اما اگر در ساختمانی زندگی می‌کنید که این اصول حیاتی در آن رعایت نشده است، آیا باید تسلیم سرنوشت شد؟ «بهسازی لرزه‌ای» (Seismic Retrofitting) علم اصلاح اشتباهات مهندسی گذشته است. مهندسان می‌توانند با اضافه کردن دیوارهای برشی جدید به نمای بیرونی یا بخش‌های داخلی، ضعف‌های ساختاری را جبران کنند. همچنین استفاده از پوشش‌های پیشرفته پلیمری تقویت‌شده با الیاف کربن (FRP) به دور ستون‌های ضعیف، می‌تواند شکل‌پذیری سازه را به طرز چشمگیری افزایش دهد. در روش غلاف‌گذاری (Jacketing)، لایه‌ای از بتن و آرماتور اضافی به دور ستون‌های موجود تزریق می‌شود تا ظرفیت باربری آن‌ها در برابر نیروهای جانبی ارتقا یابد.[5]

دفعه بعد که برای بازدید و خرید یک آپارتمان می‌روید، به جای تحسین پنجره‌های قدی طبقه همکف یا سنگ‌های مرمر نما، به دنبال دیوارهای بتنی یکپارچه بگردید. در ذهن خود نقشه ساختمان را تصور کنید و فاصله میان هسته مرکزی پله‌ها تا مرکز هندسی پلان را تخمین بزنید. از سازنده درباره موقعیت دیوارهای برشی سوال کنید و بررسی کنید که آیا طبقه همکف صرفاً روی چند ستون نازک استوار شده است یا خیر. بقای شما و خانواده‌تان در ثانیه‌های نفس‌گیر لرزش زمین، به همین هندسه خشن، محاسبات دقیق و دیوارهای پنهان بستگی دارد، نه به زیبایی ظاهری نما.[5]
