مرز ۲۸ روزه: چگونه هیدراتاسیون و نسبت آب به سیمان، مقاومت نهایی بتن را رقم می‌زنند

وقتی صاحب‌خانه‌ای می‌بیند که پیمانکار برای روان‌تر شدن بتن، آب اضافی به داخل میکسر می‌پاشد، در واقع دارد تبخیر شدن عمر مفید مسیر ورودی خانه‌اش را تماشا می‌کند. اضافه کردن این رطوبت اضافی شاید یک ساعت از زحمت ماله کشیدن کم کند، اما ساختار شیمیایی دال بتنی را از اساس تغییر می‌دهد. بتن خشک نمی‌شود؛ بلکه از طریق یک واکنش شیمیایی گرمازا به نام هیدراتاسیون (آب‌گیری) عمل می‌آید. نسبت دقیق آب به سیمان تعیین می‌کند که آیا این واکنش یک سنگ مصنوعی متراکم و نفوذناپذیر می‌سازد یا یک اسفنج متخلخل که با اولین یخبندان زمستانی ترک خواهد خورد.

مکانیسمی که در قلب این دگرگونی قرار دارد، کاملاً استوکیومتری (مبتنی بر نسبت‌های دقیق شیمیایی) است. سیمان پرتلند برای فعال کردن ترکیبات سیلیکاتی که شبکه چسبنده آن را تشکیل می‌دهند، به مقدار مشخصی آب نیاز دارد. همان‌طور که محققی به نام داف ای. آبرامز در سال ۱۹۱۸ بیان کرد: «مقاومت بتن به مقدار خالص آب استفاده شده به ازای هر کیسه سیمان بستگی دارد.» این قانون بنیادین که به قانون آبرامز معروف است، همچنان فیزیک حاکم بر هر کارگاه ساختمانی امروزی است.

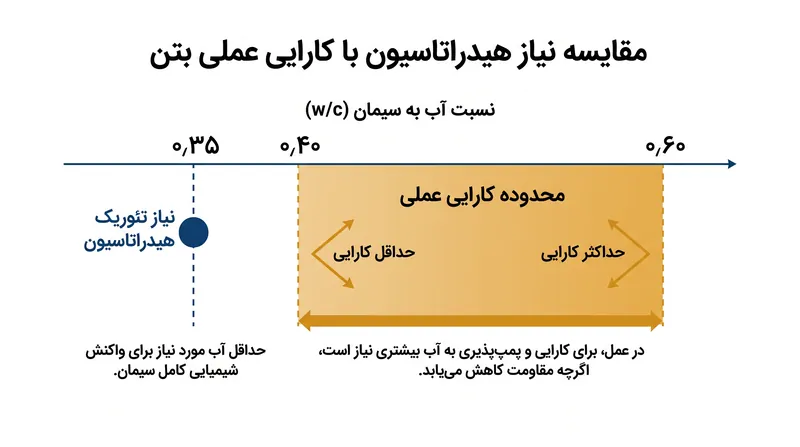

برای هیدراته شدن کامل ذرات سیمان، این واکنش شیمیایی به نسبت جرمی آب به سیمان در حدود ۰٫۳۵ نیاز دارد. دقیقاً در همین نسبت است که تک‌تک مولکول‌های آب توسط سیمان مصرف می‌شوند تا سیلیکات کلسیم هیدراته را تشکیل دهند؛ همان چسب کریستالی میکروسکوپی که به بتن مقاومت می‌بخشد. در این حالت هیچ رطوبت اضافه‌ای باقی نمی‌ماند و ساختار نهایی به‌شدت متراکم خواهد بود.[4]

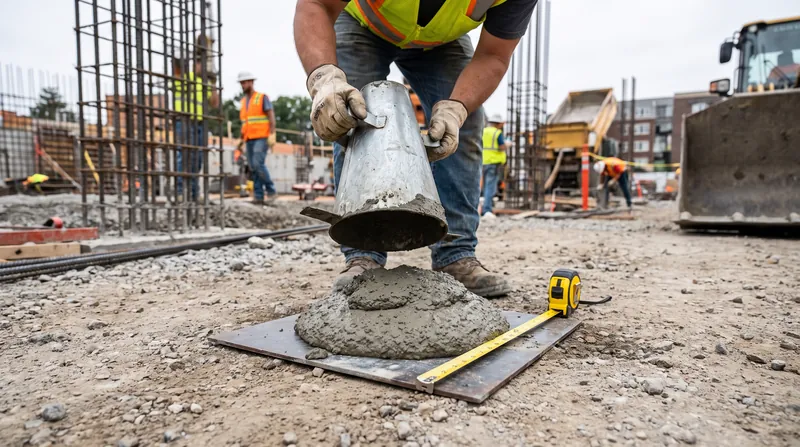

با این حال، مخلوط بتن با نسبت ۰٫۳۵ به‌شدت سفت است و ریختن یا پرداخت دستی آن تقریباً غیرممکن است. اصطکاک بین سنگدانه‌های خشک مانع از جریان یافتن مواد به داخل قالب‌ها یا اطراف میلگردهای تقویتی می‌شود. برای رسیدن به روانی و کارایی لازم، پیمانکاران معمولاً نسبت آب به سیمان را به بین ۰٫۴۰ تا ۰٫۶۰ افزایش می‌دهند.[4]

این مصالحه عملی، یک تاوان ساختاری دائمی به همراه دارد. از آنجا که سیمان تنها می‌تواند تا آستانه ۰٫۳۵ آب را از نظر شیمیایی مصرف کند، هرگونه آب اضافی که برای روانی بیشتر افزوده شود، هیچ هدف شیمیایی خاصی ندارد. این آب صرفاً به عنوان یک روان‌کننده مکانیکی در طول بتن‌ریزی عمل می‌کند. وقتی بتن خود را می‌گیرد و فرآیند هیدراتاسیون سهم آب خود را مصرف می‌کند، آن آب اضافی در داخل شبکه در حال سخت شدن محبوس می‌ماند.[4]

در طول هفته‌ها و ماه‌های بعد، آن آب محبوس و واکنش‌نداده به آرامی از دال بتنی تبخیر می‌شود. با خروج این آب، شبکه‌ای میکروسکوپی از حفرات و منافذ مویین در سراسر بتن ایجاد می‌شود. حجم این حفرات نسبت مستقیمی با مقدار آب اضافی اضافه‌شده در روز بتن‌ریزی دارد. آب بیشتر به معنای حفرات بیشتر است و حفرات بیشتر یعنی یک ساختار نهایی ضعیف‌تر و نفوذپذیرتر.[2]

پیامد ریاضی این رقیق‌سازی بسیار جدی است. یک متر مکعب استاندارد بتن معمولاً بین ۴۰۰ تا ۴۵۰ کیلوگرم سیمان دارد. اگر پیمانکاری این سیمان را با نسبت آب به سیمان ۰٫۴۵ مخلوط کند، تقریباً ۱۹۱ کیلوگرم آب به آن اضافه می‌کند. در این نسبت، بتن پس از یک دوره عمل‌آوری استاندارد، به طور قابل اعتمادی به مقاومت فشاری ۴۵۰۰ پوند بر اینچ مربع (psi) می‌رسد.[5]

اما اگر یک اپراتور خسته شلنگ را بردارد و فقط ۶۰ تا ۱۸۰ لیتر آب اضافی به یک تراک میکسر استاندارد شش متر مکعبی اضافه کند تا بتن سریع‌تر جریان یابد، این نسبت به ۰٫۵۲ یا بیشتر جهش می‌کند. همین یک بار اضافه کردن کنترل‌نشده آب می‌تواند نزدیک به یک‌چهارم مقاومت فشاری طراحی‌شده بتن را از بین ببرد و آن را به مرز ۳۰۰۰ psi کاهش دهد، در حالی که همزمان استعداد آن را برای ترک‌های ناشی از جمع‌شدگی افزایش می‌دهد.[5]

آیین‌نامه یکپارچه ساختمانی سال ۱۹۹۷ با محدود کردن دقیق نسبت مجاز آب به سیمان برای سازه‌های در معرض محیط‌های خشن، این آسیب‌پذیری را به رسمیت شناخت. برای بتنی که در شرایط مرطوب در معرض چرخه‌های انجماد و ذوب قرار می‌گیرد، این آیین‌نامه حداکثر نسبت ۰٫۵۰ را مشخص می‌کند. برای بتن در معرض شرایط شدید سولفاتی، این حد حتی به ۰٫۴۵ کاهش می‌یابد.[4]

این محدودیت‌های سخت‌گیرانه به این دلیل وجود دارند که بتن متخلخل در برابر عوامل طبیعی بی‌دفاع است. با فرا رسیدن زمستان، آب حاصل از باران یا برف ذوب‌شده به داخل حفرات مویین به جا مانده از تبخیر آب مخلوط نفوذ می‌کند. وقتی دما به زیر صفر می‌رسد، آن آب محبوس‌شده ۹ درصد منبسط می‌شود و فشار داخلی عظیمی وارد می‌کند که باعث پوسته‌پوسته شدن و خرد شدن سطح بتن می‌گردد.[2]

جدول زمانی واکنش هیدراتاسیون همچنین دلیل اتکای جهانی صنعت ساختمان به معیار ۲۸ روزه را توضیح می‌دهد. پیوند شیمیایی سیمان و آب آنی نیست. این یک فرآیند طولانی و گرمازا است که حرارت قابل توجهی تولید می‌کند و هفته‌ها طول می‌کشد تا به بلوغ ساختاری برسد.[4]

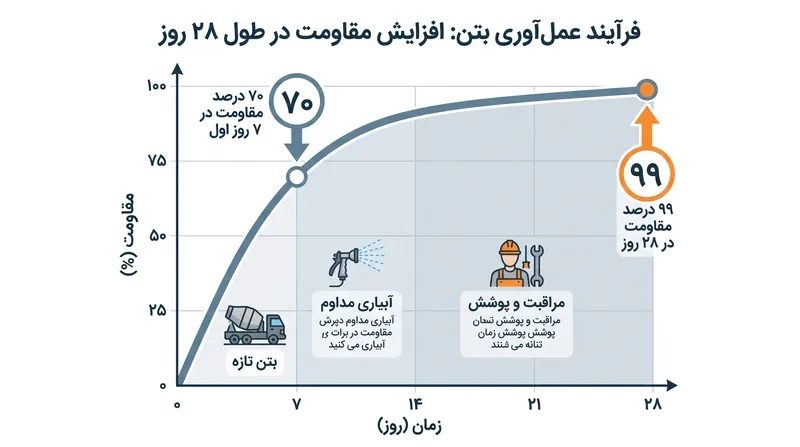

در طول ۲۴ تا ۴۸ ساعت اول، بتن سریع‌ترین روند توسعه مقاومت خود را طی می‌کند و به اندازه‌ای سفت می‌شود که بتواند ترافیک سبک پیاده را تحمل کند. تا پایان هفته اول، رشد مداوم کریستال‌های سیلیکات کلسیم هیدراته به دال بتنی اجازه می‌دهد تا به حدود ۷۰ درصد از مقاومت فشاری نهایی خود برسد.[2]

با این حال، با مصرف شدن ذرات سیمانی که به راحتی در دسترس هستند، سرعت واکنش به طور تصاعدی کاهش می‌یابد. هسته‌های سیمان هیدراته‌نشده باقی‌مانده به زمان بسیار بیشتری برای واکنش با رطوبت موجود نیاز دارند. ۲۸ روز کامل طول می‌کشد تا بتن به ۹۹ درصد از ظرفیت ساختاری طراحی‌شده خود برسد؛ به همین دلیل است که مشخصات مهندسی و مقررات ملی ساختمان در همه‌جا، انجام آزمایش‌های مقاومت فشاری را در مرز ۲۸ روزه الزامی می‌دانند.[2]

حفظ واکنش هیدراتاسیون در آن ۲۸ روز نیازمند مدیریت دقیق رطوبت است؛ فرآیندی که به عنوان عمل‌آوری (کیورینگ) شناخته می‌شود. اگر سطح بتن در زیر آفتاب یا باد خیلی سریع خشک شود، آبی که برای واکنش شیمیایی ضروری است پیش از آنکه سیمان بتواند آن را مصرف کند، تبخیر می‌شود.[2]

هنگامی که تبخیر زودرس رخ می‌دهد، فرآیند هیدراتاسیون به طور ناگهانی متوقف می‌شود. سطح بتن که بیشترین آسیب را از خشک شدن می‌بیند، نمی‌تواند به مقاومت طراحی‌شده خود برسد و در نتیجه یک لایه رویی ضعیف و غبارآلود ایجاد می‌شود که مستعد پوسته‌پوسته شدن و ساییدگی است. برای جلوگیری از این امر، پیمانکاران باید با پوشاندن بتن با گونی خیس، استفاده از ترکیبات عمل‌آوری مایع، یا مه‌پاشی مداوم سطح، بتن را فعالانه عمل‌آوری کنند تا رطوبت در داخل دال حبس شود.[2]

تکنولوژی مدرن بتن یک راه‌حل شیمیایی برای دوراهی کارایی و روانی ارائه کرده است که به سازندگان اجازه می‌دهد بدون فدا کردن مقاومت، به روانی بالایی دست یابند. فوق‌روان‌کننده‌ها که دسته‌ای از افزودنی‌های کاهنده شدید آب هستند، می‌توانند در مرحله اختلاط به بتن اضافه شوند.[4]

این افزودنی‌های شیمیایی یک بار الکتریکی منفی به ذرات سیمان القا می‌کنند که باعث می‌شود آن‌ها یکدیگر را دفع کنند. این پراکندگی، روانی بتن خیس را به طرز چشمگیری افزایش می‌دهد و به پیمانکاران اجازه می‌هد تا قالب‌های پیچیده و سازه‌های دارای میلگرد متراکم را با استفاده از نسبت آب به سیمانی به کمی ۰٫۳۰ بتن‌ریزی کنند.[4]

با استفاده از فوق‌روان‌کننده‌ها، سازندگان می‌توانند به شبکه متراکم و بدون حفره یک واکنش هیدراتاسیون که از نظر ریاضی بی‌نقص است دست یابند، در حالی که همچنان کارایی عملی مورد نیاز در یک کارگاه ساختمانی مدرن را حفظ می‌کنند. بتن با مقاومت بالای حاصل از این روش تقریباً نفوذناپذیر است، به راحتی از مرز ۶۰۰۰ psi عبور می‌کند و ده‌ها سال مقاومت در برابر چرخه‌های انجماد-ذوب و حملات شیمیایی را ارائه می‌دهد.

دوام هر سازه بتنی در داخل میکسر تعیین می‌شود، نه فقط در داخل قالب‌ها. نسبت آب به سیمان صرفاً یک پیشنهاد برای تهیه مخلوط نیست؛ بلکه معادله فیزیکی بنیادینی است که تراکم نهایی ماده را دیکته می‌کند. هر قطره آبی که فراتر از نیاز دقیق شیمیایی سیمان اضافه شود، یک مصالحه ساختاری دائمی است که ده‌ها سال از عمر مفید سازه را با چند دقیقه کار راحت‌تر معامله می‌کند.
