واقعیت جدید موبایل: راهنمایی برای استاندارد معماری تراشه ۲ نانومتری، آزمایش‌های اتصال ۶G و بازنگری اساسی دستگاه‌ها در سال ۲۰۲۷

صنعت گوشی‌های هوشمند در حال آماده‌سازی برای یک بازنشانی معماری اساسی در سال ۲۰۲۷ است که توسط همگرایی پردازنده‌های ۲ نانومتری و اولین استانداردهای رسمی شبکه‌سازی ۶G از سوی 3GPP هدایت می‌شود.

به قلم کامران صادقی

کارخانه‌های ریخته‌گری نیمه‌رسانا 35%نهادهای استاندارد مخابراتی 35%تولیدکنندگان دستگاه 30%
کارخانه‌های ریخته‌گری نیمه‌رسانا
اولویت دادن به ثبات بازده و پیشرفت‌های معماری بر کاهش هزینه‌های فوری.
نهادهای استاندارد مخابراتی
تمرکز بر یک گذار ساختاریافته و مرحله‌ای از ۵G-Advanced به ۶G.
تولیدکنندگان دستگاه
ایجاد تعادل بین تقاضاهای انرژی اتصال نسل بعدی و انتظارات مصرف‌کننده از باتری.

چرا مهم است

برای مصرف‌کنندگان و ناوگان‌های سازمانی، چرخه سخت‌افزاری ۲۰۲۷ دستگاه‌های فعلی ۳ نانومتری و نسل ۵G را برای بارهای کاری پیشرفته هوش مصنوعی عملاً منسوخ خواهد کرد و یک خط پایه جدید برای قدرت پردازش، شیمی باتری و اتصال شبکه ایجاد می‌کند.

نکات کلیدی

  1. TSMC، سامسونگ و اینتل در حال گذار به تولید کلاس ۲ نانومتری هستند و ترانزیستورهای گیت همه‌جانبه (GAA) را معرفی می‌کنند.
  2. گره ۲ نانومتری در مقایسه با تراشه‌های فعلی ۳ نانومتری، تا ۳۰ درصد کاهش مصرف انرژی را به همراه دارد.
  3. نسخه ۲۰ 3GPP که در ژوئن ۲۰۲۷ نهایی می‌شود، مطالعات بنیادی برای شبکه‌های ۶G را پایه‌گذاری می‌کند.
  4. دستگاه‌های پرچمدار در سال ۲۰۲۷ از سیلیکون ۲ نانومتری استفاده خواهند کرد تا تقاضای عظیم انرژی ناشی از آزمایش‌های اولیه ۶G و هوش مصنوعی روی دستگاه را جبران کنند.
  5. انتظار می‌رود این گذار قیمت گوشی‌های هوشمند رده بالا را افزایش دهد و در عین حال فناوری باتری سیلیکون-کربن را معرفی کند.

بخش فناوری موبایل در حال نزدیک شدن به یک بازنشانی معماری سخت است. پس از سال‌ها به‌روزرسانی‌های تکراری در دوربین‌های گوشی‌های هوشمند، نرخ تازه‌سازی نمایشگر و مواد شاسی، صنعت در حال همسو کردن زنجیره‌های تأمین جهانی خود برای یک بازنگری سخت‌افزاری اساسی و عظیم در سال ۲۰۲۷ است. این گذار قریب‌الوقوع نه تنها توسط ارتقاء یک جزء واحد، بلکه توسط بلوغ همزمان دو نقشه راه مهندسی متمایز و چند میلیارد دلاری هدایت می‌شود: جهش صنعت نیمه‌رسانا به ساخت تراشه‌های ۲ نانومتری و آغاز رسمی استانداردهای شبکه ۶G توسط بخش مخابرات. برای مصرف‌کنندگان، این همگرایی یک خط پایه کاملاً جدید برای قابلیت‌های یک دستگاه موبایل ایجاد خواهد کرد.[6]

در هسته این بازنگری قریب‌الوقوع، پردازنده ۲ نانومتری قرار دارد. طی چندین سال گذشته، دستگاه‌های پرچمدار به تراشه‌های ۳ نانومتری و ۴ نانومتری متکی بودند که با استفاده از معماری ترانزیستور FinFET ساخته شده بودند؛ طرحی که بیش از یک دهه به خوبی به صنعت خدمت کرده است. با این حال، با کوچک شدن ترانزیستورها به مقیاس اتمی، طرح‌های FinFET از نشت شدید انرژی رنج می‌برند که گرمای اضافی تولید کرده و باتری‌ها را تخلیه می‌کند. برای عبور از آستانه ۲ نانومتری و ادامه مقیاس‌بندی قدرت محاسباتی، بزرگترین کارخانه‌های ریخته‌گری جهان—TSMC، سامسونگ و اینتل—در حال گذار به یک ساختار فیزیکی کاملاً جدید به نام ترانزیستورهای اثر میدان گیت همه‌جانبه (GAA) هستند.[1]

معماری GAA کانال سیلیکونی را به طور کامل با مواد گیت از هر چهار طرف احاطه می‌کند و کنترل مطلقی بر جریان الکتریکی فراهم کرده و عملاً نشت انرژی را از بین می‌برد. هنگامی که این معماری با شبکه‌های تحویل برق پشتی (BSPDN) ترکیب می‌شود—یک تکنیک ساخت انقلابی که خطوط برق را در پشت ویفر سیلیکونی هدایت می‌کند تا تداخل سیگنال در جلو را کاهش دهد—گره ۲ نانومتری یک جهش نسلی در کارایی ارائه می‌دهد. در مقایسه با فرآیندهای فعلی ۳ نانومتری، تراشه‌های ۲ نانومتری ۱۰ تا ۱۵ درصد افزایش عملکرد را با همان مصرف برق، یا کاهش عظیم ۲۵ تا ۳۰ درصدی در مصرف برق را در عین حفظ سرعت پردازش یکسان، ارائه می‌دهند.[1]

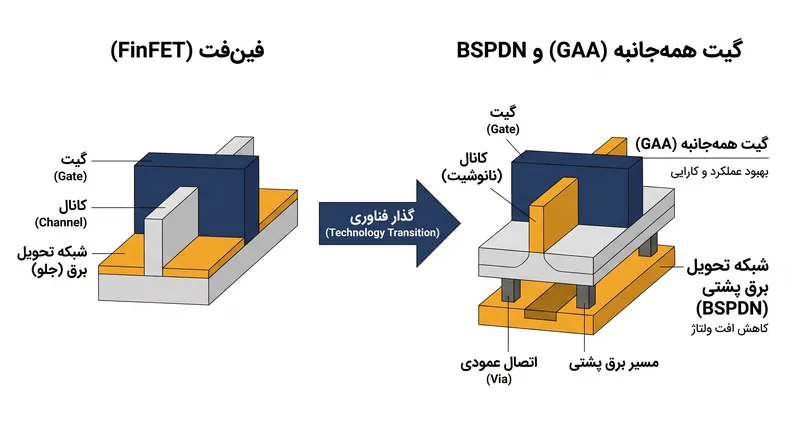

معماری گیت همه‌جانبه (GAA) کانال سیلیکونی را احاطه می‌کند تا از نشت انرژی در مقیاس اتمی جلوگیری کند.

رقابت برای تولید انبوه این تراشه‌های پیشرفته بسیار شدید است و میلیاردها دلار هزینه سرمایه‌ای در خطر است. TSMC، بازیگر غالب در بازار جهانی ریخته‌گری، به سرعت در حال افزایش فرآیند N2 خود برای تولید انبوه است، با نسخه‌های پیشرفته‌ای مانند N2X و A14 که برای استقرار در سال‌های ۲۰۲۷ و ۲۰۲۸ برنامه‌ریزی شده‌اند. سامسونگ به طور تهاجمی گره‌های SF2 خود را پیش می‌برد، با هدف تأمین انرژی دستگاه‌های گلکسی خود و بازیابی سهم بازار از دست رفته در نسل‌های قبلی. در همین حال، اینتل فرآیند ۱۸A خود را تسریع کرده است و GAA و تحویل برق پشتی را زودتر از رقبای خود ادغام می‌کند تا مشتریان خارجی را دوباره به کارخانه‌های ریخته‌گری خود جذب کند.

اولین مصرف‌کنندگانی که از این رقابت تسلیحاتی سیلیکونی بهره‌مند خواهند شد، گوشی‌های هوشمند پرچمداری هستند که در اوایل سال ۲۰۲۷ عرضه می‌شوند. نشت‌های زنجیره تأمین و نقشه‌های راه صنعت نشان می‌دهند که پردازنده‌های موبایل نسل بعدی در این بازه زمانی جهش قطعی به فرآیند ۲ نانومتری TSMC خواهند داشت. انتظار می‌رود این تراشه‌های فوق‌العاده کارآمد به شدت در دستگاه‌های رده بالا مانند سامسونگ گلکسی S27 اولترا و آیفون ۱۹ استفاده شوند و چگالی محاسباتی عظیمی را که برای اجرای مدل‌های هوش مصنوعی مداوم و روی دستگاه، بدون تخلیه فوری باتری یا گرم شدن بیش از حد شاسی، مورد نیاز است، فراهم کنند.[6]

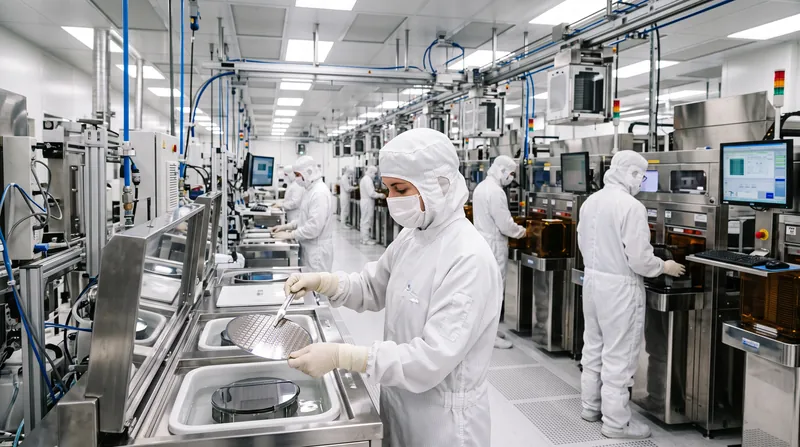

اولین مصرف‌کنندگانی که از این رقابت تسلیحاتی سیلیکونی بهره‌مند خواهند شد، گوشی‌های هوشمند پرچمداری هستند که در اوایل سال ۲۰۲۷ عرضه می‌شوند.

اما قدرت پردازش خام تنها نیمی از معادله ۲۰۲۷ است؛ نیمه دیگر اتصال نسل بعدی است. صنعت جهانی مخابرات، با هماهنگی پروژه مشارکت نسل سوم (3GPP)، در حال نهایی کردن نسخه ۲۰ است. این استاندارد حیاتی و چند ساله، دو هدف مهم را برای صنعت دنبال می‌کند: مشخصات نهایی شبکه‌های ۵G-Advanced را تکمیل می‌کند و به طور رسمی مطالعات بنیادی و هنجاری را که ۶G را تعریف خواهند کرد، آغاز می‌کند. 3GPP با تعیین قوانین نحوه حرکت داده‌ها در هوا، الزامات سخت‌افزاری برای هر مودمی که در یک گوشی هوشمند ساخته می‌شود را دیکته می‌کند.[3][4]

نسخه ۲۰ اساساً به عنوان پلی بین نسل‌های سلولی عمل می‌کند. در حالی که انتظار نمی‌رود شبکه‌های تجاری ۶G تا سال ۲۰۳۰ برای مصرف‌کنندگان روشن شوند، مطالعات انجام شده تحت نسخه ۲۰—که قرار است تا ژوئن ۲۰۲۷ ادامه یابد—معماری اصلی، مدل‌های امنیتی و الزامات رادیویی برای دهه آینده ارتباطات بی‌سیم را تعریف خواهند کرد. این جدول زمانی دقیق به تولیدکنندگان تجهیزات، اپراتورهای شبکه و سازندگان دستگاه‌ها یک افق برنامه‌ریزی مشخص می‌دهد و به آن‌ها اجازه می‌دهد تا ساخت نمونه‌های اولیه سخت‌افزاری اولیه لازم برای آزمایش این فرکانس‌های جدید و اطمینان از قابلیت همکاری یکپارچه را آغاز کنند.[3][4]

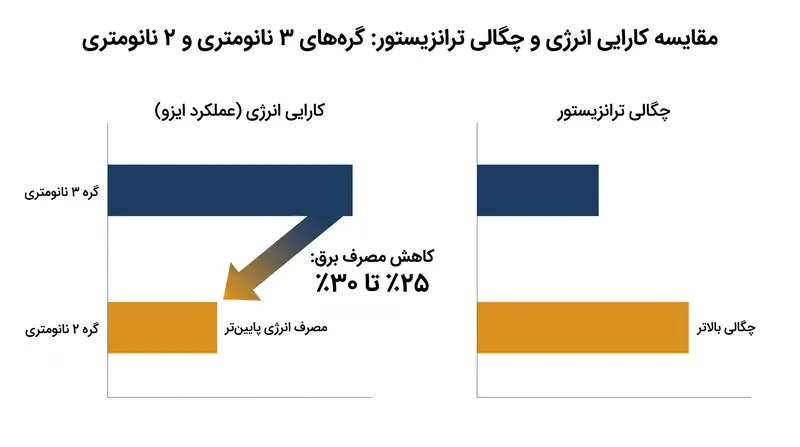

گره ۲ نانومتری در مقایسه با تراشه‌های فعلی ۳ نانومتری، تا ۳۰ درصد کاهش مصرف انرژی را به همراه دارد.

همگرایی تولید انبوه سیلیکون ۲ نانومتری و نتیجه‌گیری نسخه ۲۰ تصادفی نیست؛ بلکه یک همسویی صنعتی با دقت سازماندهی شده است. ۶G از ابتدا به عنوان یک شبکه "بومی هوش مصنوعی" طراحی می‌شود و فراتر از انتقال ساده داده‌ها به مدلی حرکت می‌کند که اتصال فوق‌سریع، محاسبات توزیع‌شده و حسگری محیطی را ادغام می‌کند. مدیریت این باندهای رادیویی پیچیده و فرکانس بالا و پروتکل‌های شبکه مبتنی بر هوش مصنوعی نیازمند قدرت محاسباتی عظیمی است که مستقیماً روی مودم و پردازنده اصلی دستگاه قرار دارد، نه اینکه صرفاً برای پردازش داده‌ها به سرورهای ابری دوردست متکی باشد.[2][5]

اگر تولیدکنندگان دستگاه تلاش می‌کردند سخت‌افزار آزمایشی اولیه ۶G یا پروتکل‌های پیشرفته ۵G-Advanced را روی سیلیکون ۳ نانومتری فعلی اجرا کنند، خروجی حرارتی و تخلیه سریع باتری، گوشی‌های هوشمند را برای کارهای روزمره کاملاً غیرقابل استفاده می‌کرد. افزایش ۳۰ درصدی کارایی انرژی که توسط ترانزیستورهای GAA ۲ نانومتری فراهم می‌شود، یک مزیت لوکس نیست؛ بلکه دقیقاً همان فضای حرارتی مورد نیاز برای عملی کردن اتصال نسل بعدی است. کارایی تراشه همان چیزی است که به مودم اجازه می‌دهد سخت‌تر کار کند بدون اینکه گوشی ذوب شود یا کاربر مجبور شود چندین بار در روز آن را شارژ کند.[6]

برای پشتیبانی از این خط پایه جدید پردازش سنگین مداوم، بازنگری دستگاه ۲۰۲۷ همچنین تغییرات اساسی در ذخیره‌سازی انرژی ایجاد خواهد کرد. از آنجا که بهبودهای کارایی سیلیکون ۲ نانومتری به طور کامل توسط تقاضاهای هوش مصنوعی و شبکه‌سازی جذب خواهد شد، تولیدکنندگان در حال دور شدن از طرح‌های سنتی لیتیوم-یون به سمت فناوری باتری سیلیکون-کربن هستند. این سلول‌های با چگالی بالا می‌توانند میلی‌آمپر ساعت بسیار بیشتری را در همان فضای فیزیکی بسته‌بندی کنند و ظرفیت باتری پرچمداران را بسیار فراتر از استاندارد فعلی ۵۰۰۰ میلی‌آمپر ساعت ببرند، بدون اینکه ضخامت یا وزن دستگاه افزایش یابد، و اطمینان حاصل کنند که گوشی یک روز کامل آزمایش ۶G را دوام می‌آورد.[6]

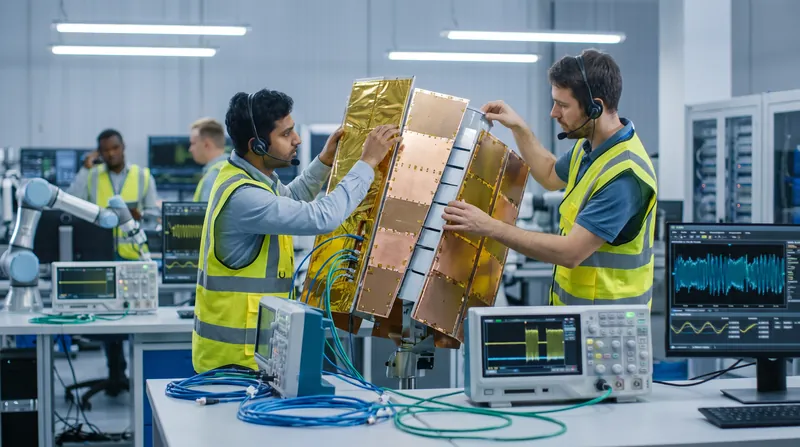

آزمایش‌های اولیه سخت‌افزار ۶G نیازمند فضای حرارتی است که توسط پردازنده‌های ۲ نانومتری فراهم می‌شود.

پیامدهای مالی این بازنشانی معماری عظیم برای مصرف‌کننده نهایی قابل توجه خواهد بود. ماشین‌های لیتوگرافی فرابنفش شدید (EUV)، سال‌ها تحقیق GAA و ساخت کارخانه‌های جدید ده‌ها میلیارد دلار هزینه دارند. کارخانه‌های ریخته‌گری به ناچار این هزینه‌های سرمایه‌ای عظیم را به طراحان تراشه منتقل خواهند کرد و آن‌ها نیز به نوبه خود آن را به مردم منتقل می‌کنند. تحلیلگران صنعت انتظار دارند که رده پرچمدار ۲۰۲۷ شاهد افزایش قیمت‌های قابل توجهی باشد، که به طور بالقوه دسته‌های جدید دستگاه‌های «اولترا» یا «پرو» را ایجاد می‌کند که برای جذب هزینه‌های تحقیق و توسعه سیلیکون ۲ نانومتری و باتری‌های سیلیکون-کربن، بسیار فراتر از سقف‌های قیمت‌گذاری فعلی خواهند رفت.[1][6]

در نهایت، بازنگری ۲۰۲۷ نشان‌دهنده پایان قطعی دوران تکراری گوشی‌های هوشمند است. با همسو کردن تولید انبوه پردازنده‌های گیت همه‌جانبه ۲ نانومتری با نهایی شدن مطالعات بنیادی ۶G توسط 3GPP، صنعت در حال ایجاد زیرساخت سخت‌افزاری دائمی برای دهه آینده محاسبات موبایل است. دستگاه‌هایی که قبل از این همگرایی خریداری شده‌اند، به سرعت خود را در سمت اشتباه یک شکاف قابلیت عظیم خواهند یافت، زیرا فاقد معماری فیزیکی مورد نیاز برای شرکت در آینده بومی هوش مصنوعی و متصل به ۶G هستند که بقیه این دهه را تعریف خواهد کرد.[3][6]

بررسی عمیق دیدگاه‌ها

کارخانه‌های ریخته‌گری نیمه‌رسانا

اولویت دادن به ثبات بازده و پیشرفت‌های معماری بر کاهش هزینه‌های فوری.

برای TSMC، سامسونگ و اینتل، گذار ۲ نانومتری یک مانع حیاتی است. حرکت به سمت ترانزیستورهای گیت همه‌جانبه (GAA) و شبکه‌های تحویل برق پشتی (BSPDN) نیازمند تکنیک‌های ساخت کاملاً جدید و لیتوگرافی فرابنفش شدید (EUV) است. کارخانه‌های ریخته‌گری استدلال می‌کنند که هزینه‌های سرمایه‌ای عظیم برای شکستن محدودیت‌های فیزیکی معماری FinFET ضروری است و تضمین می‌کند که قانون مور همچنان چگالی محاسباتی مورد نیاز برای عصر هوش مصنوعی را فراهم کند.

نهادهای استاندارد مخابراتی

تمرکز بر یک گذار ساختاریافته و مرحله‌ای از ۵G-Advanced به ۶G.

سازمان‌هایی مانند 3GPP و ITU سال ۲۰۲۷ را به عنوان یک سال پل حیاتی می‌بینند. با نهایی کردن مطالعات نسخه ۲۰ در ژوئن ۲۰۲۷، هدف آن‌ها ایجاد یک افق برنامه‌ریزی مشخص برای صنعت است. نگرانی اصلی آن‌ها جلوگیری از عرضه‌های تکه‌تکه‌ای است که استقرار اولیه ۵G را دچار مشکل کرد، و اطمینان از اینکه معماری بنیادی برای شبکه‌سازی بومی هوش مصنوعی و حسگری یکپارچه قبل از راه‌اندازی شبکه‌های تجاری ۶G در سال ۲۰۳۰ به طور کامل تأیید شده است.

تولیدکنندگان دستگاه

ایجاد تعادل بین تقاضاهای انرژی اتصال نسل بعدی و انتظارات مصرف‌کننده از باتری.

تولیدکنندگان گوشی‌های هوشمند با چالش فوری ادغام این نقشه‌های راه متفاوت در یک دستگاه مصرفی واحد روبرو هستند. آن‌ها افزایش ۳۰ درصدی کارایی انرژی سیلیکون ۲ نانومتری را نه به عنوان فرصتی برای افزایش عمر باتری، بلکه به عنوان فضای حرارتی لازم برای اجرای هوش مصنوعی مداوم روی دستگاه و سخت‌افزار آزمایشی اولیه ۶G می‌بینند. تمرکز آن‌ها بر پذیرش شیمی‌های جدید باتری سیلیکون-کربن برای حفظ وضعیت موجود عمر باتری تمام روزه است، علیرغم افزایش عظیم بار محاسباتی.
