بافر عمق ۲۴ بیتی: چگونه دقت ممیز شناور، مرزهای رندرینگ را جابه‌جا می‌کند و به جنگ Z پایان می‌دهد

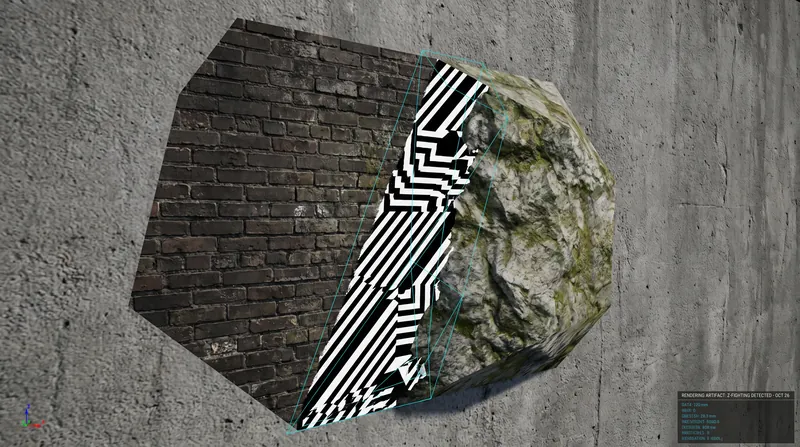

وقتی در یک بازی عظیم جهان‌باز، کوهی در دوردست به شدت در پس‌زمینه آسمان سوسو می‌زند، سخت‌افزار گرافیکی در رندر کردن هندسه آن کم نیاورده است. بلکه موتور بازی از نظر ریاضی دیگر عددی در بساط ندارد تا تعیین کند کدام صخره جلوی دیگری قرار گرفته است. این پدیده که به Z-fighting معروف است، پیامد مستقیم نحوه ترجمه فضای سه‌بعدی به یک بافر عمق ۲۴ بیتی است.[8]

هر پیکسلی که روی صفحه رندر می‌شود به یک مقدار عمق — یک مختصات Z — نیاز دارد تا تضمین کند اشیای نزدیک‌تر به دوربین، اشیای دورتر را می‌پوشانند. از نظر تاریخی، استاندارد صنعت یک فرمت عدد صحیح ۲۴ بیتی بوده است که دقیقاً ۱۶,۷۷۷,۲۱۶ مقدار عمق گسسته را برای نقشه‌برداری از کل جهان قابل مشاهده ارائه می‌دهد.[3][8]

اگرچه ۱۶.۷ میلیون مقدار از نظر ریاضی رقم عظیمی به نظر می‌رسد، اما مشکل در نحوه توزیع آن‌هاست. رابط‌های برنامه‌نویسی گرافیکی استاندارد مانند OpenGL و DirectX به طور سنتی عمق را با استفاده از یک تابع معکوس (۱/z) محاسبه می‌کنند.[3][7]

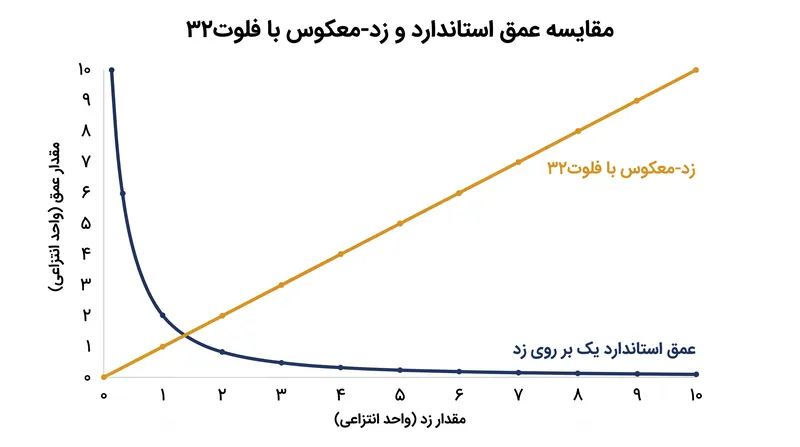

این توزیع غیرخطی به این معناست که دقت محاسباتی به شدت در درست جلوی دوربین مجازی متمرکز شده است. در یک تنظیمات استاندارد، دقیقاً ۵۰ درصد از تمام مقادیر عمق موجود، تنها در دو واحد اول فاصله از نقطه دید بازیکن مصرف می‌شوند.[1][5]

تا زمانی که موتور بخواهد کوهی در فاصله ۱۰,۰۰۰ واحدی را رندر کند، ممکن است تنها مشتی مقدار عمق برای اختصاص دادن برایش باقی مانده باشد. اگر دو چندضلعی در یک سطل ریاضی بیفتند، پردازنده گرافیکی (GPU) نمی‌تواند تشخیص دهد کدام‌یک نزدیک‌تر است و همین باعث می‌شود فریم به فریم جایشان با هم عوض شود.[5][8]

مستندات LearnOpenGL اشاره می‌کند که تست عمق یک مفهوم بنیادین در رندرینگ سه‌بعدی است و توضیح می‌دهد که بافر عمق به طور خودکار قطعاتی را که توسط هندسه رندر شده قبلی مسدود شده‌اند، دور می‌ریزد. اما وقتی این دقت در فواصل دور از کار می‌افتد، توسعه‌دهندگان از نظر تاریخی مجبور به یک سازش تلخ بوده‌اند: هل دادن «صفحه نزدیک» (near plane) به فاصله‌ای دورتر از دوربین.[3]

جابه‌جا کردن صفحه نزدیک از ۰.۰۱ واحد به ۰.۱ واحد، میلیون‌ها مقدار عمق را به افق دوردست اختصاص می‌دهد. با این حال، این کار یک مشکل جدید ایجاد می‌کند: اشیایی که بیش از حد به دوربین نزدیک هستند، مانند سلاح یا دستان شخصیت بازی، بریده شده و کاملاً ناپدید می‌شوند.[1][8]

در سال ۲۰۱۲، توسعه‌دهندگان موتور Outerra، یک پلتفرم رندرینگ سیاره‌ای، تحلیل بنیادینی با عنوان «به‌حداکثر رساندن دامنه و دقت بافر عمق» منتشر کردند. آن‌ها نشان دادند که بافرهای عمق لگاریتمی استاندارد برای انتقال یکپارچه از زمین به فضا کافی نیستند و نیازمند یک بازنگری اساسی در نحوه محاسبه عمق هستند.[1]

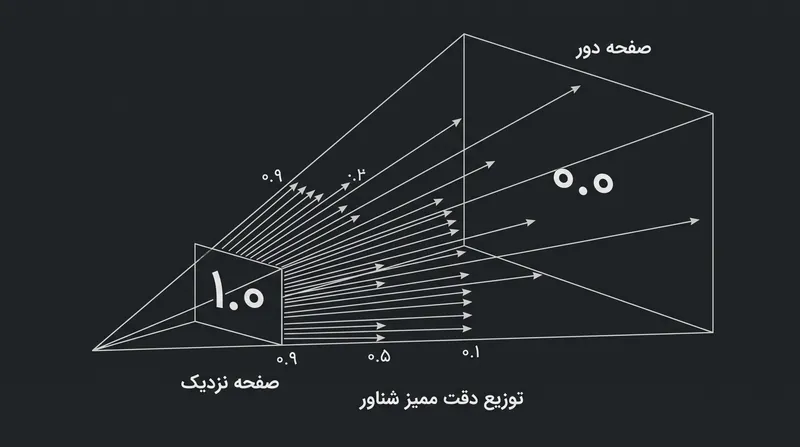

راه‌حلی که از آن زمان کل صنعت را درنوردیده، یک وارونگی ریاضی به نام «Reverse-Z» است. به جای تنظیم صفحه نزدیک روی ۰.۰ و صفحه دور روی ۱.۰، این مقادیر برعکس می‌شوند.[4][7]

وقتی این تکنیک با یک بافر عمق ممیز شناور ۳۲ بیتی ترکیب می‌شود، Reverse-Z منحنی دقت را از اساس تغییر می‌دهد. اعداد ممیز شناور به طور طبیعی در نزدیکی ۰.۰ دقت بالاتری دارند، زیرا توان (exponent) اجازه می‌دهد تا کسرهای فوق‌العاده کوچکی ساخته شوند.[5][7]

با تنظیم افق دوردست روی ۰.۰، دقت ذاتی فرمت ممیز شناور به شکلی بی‌نقص افت غیرخطی ۱/z را خنثی می‌کند. این دو منحنی یکدیگر را باطل می‌کنند و نتیجه آن یک توزیع تقریباً کاملاً خطی از مقادیر عمق در سراسر مخروط دید (view frustum) است.[2][5]

در سال ۲۰۱۶، مهندس گرافیک، نیکولاس گیلموت، راهنمای جامعی برای پیاده‌سازی «Reversed-Z در OpenGL» منتشر کرد و ثابت نمود که این تکنیک می‌تواند عملاً Z-fighting را بدون نیاز به معماری‌های سخت‌افزاری جدید از بین ببرد.[7]

البته این گذار بدون دردسر هم نبوده است. پیاده‌سازی Reverse-Z نیازمند بازنویسی شیدرهای رندرینگ هسته و تغییر نحوه مدیریت حذف اشیای پنهان (culling) توسط موتورهاست. همان‌طور که تیم موتور Godot در تیتر معروف آپدیت خود برای این گذار نوشتند: «معرفی Reverse Z (یا همان ببخشید که شیدرتان را خراب کردم).»[4]

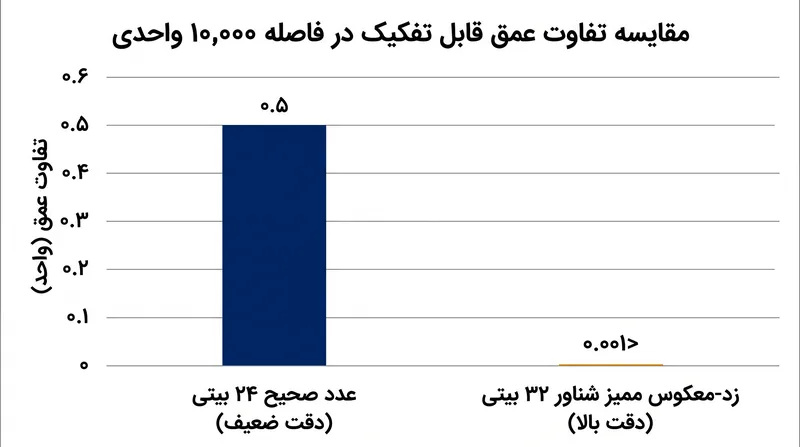

در سال ۲۰۲۰، یک تحلیل کمی توسط Zero Radiance برتری ریاضی این تکنیک را تایید کرد و نشان داد که یک بافر Reverse-Z ممیز شناور ۳۲ بیتی حتی در فواصل بسیار دور دقت زیر میلی‌متری خود را حفظ می‌کند و عملاً مشکل رندرینگ جهان‌باز را حل می‌کند.[5]

تا سال ۲۰۲۱، تیم فنی NVIDIA ابزارهایی برای «تصویرسازی دقت عمق» منتشر می‌کرد و از توسعه‌دهندگان می‌خواست تا برای مدیریت مقیاس عظیم محیط‌های مجازی مدرن، از عمق ممیز شناور ۳۲ بیتی استفاده کنند.[2]

تیم توسعه Evergine در می ۲۰۲۶ تغییرات سطح موتور خود را مستند کرد و خاطرنشان ساخت که «تغییر به Z-Buffer معکوس» یک تکامل ضروری برای پشتیبانی از همزادهای دیجیتال صنعتی عظیم و جهان‌های بازی گسترده بدون آرتیفکت‌های بصری است.[6]

نتیجه این امر، یک انقلاب خاموش در طراحی بازی است. توسعه‌دهندگان دیگر مجبور نیستند فقط برای پنهان کردن خطاهای دقت عمق از چشم بازیکن، توده‌های مه مصنوعی یا کوه‌هایی برای مسدود کردن خط دید بسازند.[8]

سقف ریاضی در فاصله رندر برداشته شده است. نقطه عطف قابل‌تایید بعدی برای این صنعت، منسوخ شدن کامل بافرهای عمق ۲۴ بیتی عدد صحیح در APIهای گرافیک موبایل و استانداردسازی Reverse-Z ممیز شناور ۳۲ بیتی در تمام رده‌های سخت‌افزاری است.[8]
