قضیه انتگرال بُد: چرا کاهش حساسیت سیستم در یک بازه فرکانسی، از نظر ریاضی آن را در بازهای دیگر افزایش میدهد؟
قضیه انتگرال بُد ثابت میکند که در هر سیستم کنترل خطی، سرکوب خطاها در یک بازه فرکانسی، از نظر ریاضی تضمین میکند که این خطاها در بازهای دیگر تشدید شوند. این «اثر تختآبی» گریزناپذیر، محدودیتهای فیزیکی همه چیز را از جتهای جنگنده گرفته تا هارد دیسکها تعیین میکند.
به قلم یاسر یوسفی
این خبر را به اشتراک بگذارید
- نظریهپردازان کنترل
- تمرکز بر محدودیتهای مطلق ریاضی در سیستمهای خطی تغییرناپذیر با زمان.
- مهندسان هوافضا
- تمرکز بر مدیریت منطقه جریمه برای جلوگیری از آسیب ساختاری به بدنه هواپیما.
- طراحان مکاترونیک
- تمرکز بر دور زدن محدودیتها با استفاده از کنترل غیرخطی یا تکرارشونده برای دستگاههای دقیق.
دیدگاههایی که این گزارش پوشش نداده
- توسعهدهندگان نرمافزاری که الگوریتمهای کنترل واقعی را مینویسند و باید این محدودیتهای ریاضی را در کد پیادهسازی کنند.
- کاربران نهایی تجهیزات دقیق که ارتعاشات فیزیکی ناشی از منطقه جریمه را تجربه میکنند.
آنچه نمیدانیم
- آیا کنترلکنندههای نوظهور مبتنی بر هوش مصنوعی و شبکههای عصبی میتوانند به طور قابل اعتمادی محدودیتهای انتگرال بُد را در کاربردهای حساس هوافضا دور بزنند؟
- نقطه دقیقی که در آن بار محاسباتی کنترل تطبیقی غیرخطی بر مزایای اجتناب از اثر تختآبی در لوازم الکترونیکی مصرفی غلبه میکند.
لحظهای که یک مهندس طراحی فیزیکی یک سیستم ناپایدار - مانند بدنه یک جت جنگنده، چرخهای واکنشی یک ماهواره یا دینامیک حرارتی یک رآکتور شیمیایی - را نهایی میکند، قطبهای حلقه باز سیستم برای همیشه تثبیت میشوند. دقیقاً در همین مرحله است که محدودیتهای نهایی نرمافزار کنترلی آن از نظر ریاضی قفل میشود. پیش از آنکه حتی یک خط کد برای پایدارسازی سیستم نوشته شود، مجموع کل خطا و نویزی که سیستم در تمام فرکانسها تجربه خواهد کرد، از پیش تعیین شده است. نرمافزار میتواند این حساسیت را جابهجا کند، اما هرگز نمیتواند مجموع کل آن را کاهش دهد.[4]
این بدهبستان گریزناپذیر توسط قضیه انتگرال بُد اداره میشود؛ یک قانون بنیادین در نظریه کنترل که توسط هندریک وید بُد در سال ۱۹۴۵ فرمولبندی شد. این قضیه که اغلب به عنوان «اثر تختآبی» شناخته میشود، دیکته میکند که اگر یک کنترلکننده بازخورد، اختلالات را در یک بازه فرکانسی سرکوب کند، از نظر ریاضی مجبور است اختلالات را در بازهای دیگر تشدید کند.[1]
برای درک چرایی این اتفاق، باید به تابع حساسیت نگاه کرد که نشان میدهد خروجی یک سیستم چگونه به اختلالات خارجی واکنش نشان میدهد. در یک دنیای بینقص، مهندس کنترلکنندهای طراحی میکند که این حساسیت را در تمام فرکانسها به صفر برساند و سیستم را به طور کامل از تندبادها، نویز حسگرها یا ارتعاشات مکانیکی مصون نگه دارد.[1]
اما قضیه بُد ثابت میکند که چنین کمالی غیرممکن است. برای هر سیستم خطی تغییرناپذیر با زمان، انتگرال لگاریتم تابع حساسیت در تمام فرکانسها برابر با یک عدد ثابت است. برای یک سیستم حلقه باز پایدار، این عدد ثابت دقیقاً صفر است. اما برای یک سیستم ناپایدار، این ثابت یک عدد مثبت است که اکیداً توسط مجموع قطبهای ناپایدار حلقه باز سیستم ضرب در عدد پی تعیین میشود.[1]

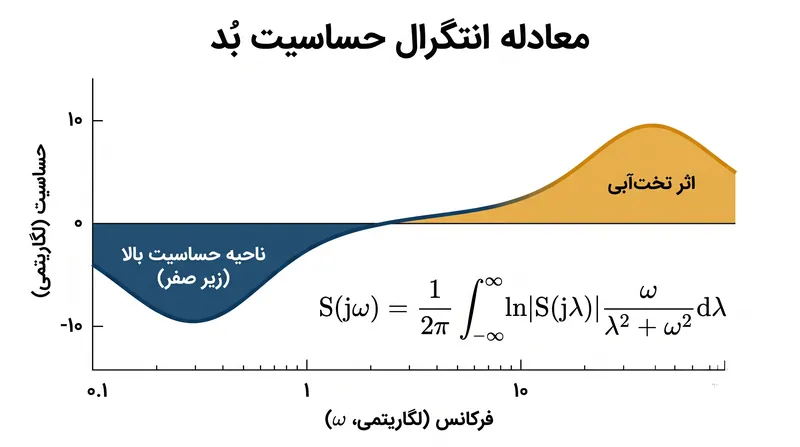

از آنجا که مساحت کل زیر منحنی حساسیت ثابت میماند، پایین کشیدن منحنی در یک نقطه، آن را مجبور میکند تا در نقطهای دیگر به سمت بالا برآمده شود. اگر مهندسی یک کنترلکننده پرواز را طوری تنظیم کند که تندبادهای فرکانس پایین را به شدت دفع کند (یعنی حساسیت را در مقیاس لگاریتمی به زیر صفر برساند)، ریاضیات قضیه انتگرال کوشی ایجاب میکند که حساسیت باید در فرکانسهای بالاتر از صفر فراتر رود.
پیامدهای این قانون بقا در مهندسی هوافضا بسیار عمیق است. هواپیمای X-29A را در نظر بگیرید؛ یک هواپیمای آزمایشی به شدت ناپایدار با بالهای رو به جلو. بدنه فیزیکی این هواپیما به گونهای طراحی شده بود که از نظر آیرودینامیکی ناپایدار باشد تا قدرت مانور آن افزایش یابد، و همین امر قطبهای حلقه باز آن را عمیقاً در نیمه راست صفحه مختلط قرار داد.[3]
بر اساس تحقیقات منتشر شده توسط موسسه آمریکایی هوانوردی و فضانوردی، این ناپایداری فیزیکی به این معنا بود که سیستم کنترل X-29A دارای یک ثابت انتگرال بُد مثبت و بسیار بزرگ است. همانطور که نویسندگان این تحقیق اشاره میکنند: «کوچک کردن حساسیت سیستم از طریق بازخورد در یک باند فرکانسی انتخابی، مقادیر حساسیت بزرگی را در خارج از آن باند تحمیل میکند، زیرا انتگرال کل باید ثابت بماند.»[3]

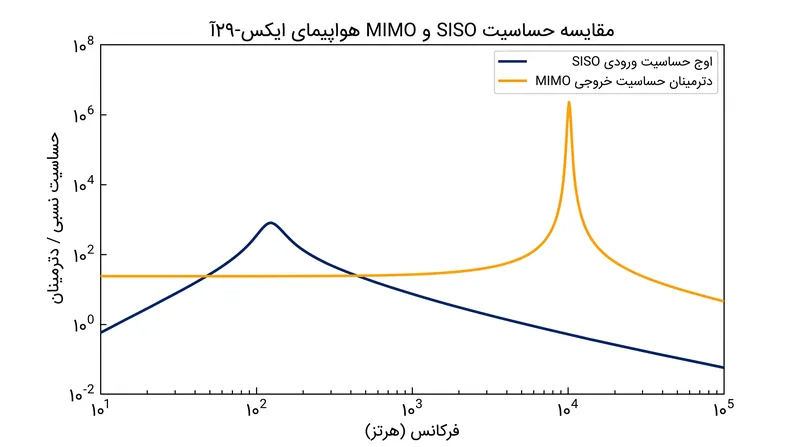

اوجگیری فرکانس بالا در دترمینان حساسیت چند-ورودی چند-خروجی (MIMO) برای X-29A به طور قابلتوجهی بیشتر از سرکوب فرکانس پایین بود. این یک نقص در طراحی نرمافزار نبود؛ بلکه یک جبر ریاضی بود که صرفاً توسط قطبهای ناپایدار بدنه هواپیما دیکته میشد. هیچ میزان از هوشمندی الگوریتمی نمیتوانست آن را دور بزند.[3]
اوجگیری فرکانس بالا در دترمینان حساسیت چند-ورودی چند-خروجی (MIMO) برای X-29A به طور قابلتوجهی بیشتر از سرکوب فرکانس پایین بود.
همین محدودیتها برای کنترلکنندههای دیجیتال زمان-گسسته نیز اعمال میشود، هرچند ریاضیات آن کمی تغییر میکند. در سیستمهای زمان-گسسته، محدودیت انتگرال حساسیت به جای قطبهای نیمه راست صفحه، به مکان صفرهای انتقال در خارج از دایره واحد گره خورده است.[2]
همانطور که در یک تحلیل در سال ۲۰۱۹ درباره محدودیتهای زمان-گسسته بُد به تفصیل بیان شده است، قانون اساسی یکسان باقی میماند: تمام محدودیتهای عملکردی ذاتاً به ویژگیهای حلقه باز سیستم مرتبط هستند. اگر یک کنترلکننده دیجیتال دادهها را با فرکانس ۱۰۰ هرتز نمونهبرداری کند و یک ارتعاش مکانیکی ۱۰ هرتزی را به شدت فیلتر کند، به ناچار نویز را در ۳۰ هرتز یا ۴۰ هرتز تشدید خواهد کرد.[2][4]
این پویایی، یک بندبازی خطرناک برای مهندسان ایجاد میکند. بازه فرکانسی که در آن حساسیت تشدید میشود، اغلب «منطقه جریمه» نامیده میشود. اگر منطقه جریمه تصادفاً با فرکانسی همسو شود که حسگرهای سیستم در آن به شدت نویز دارند، یا ساختار مکانیکی دارای تشدید طبیعی است، اختلالات تقویتشده میتوانند سیستم را از هم بپاشند.[5]

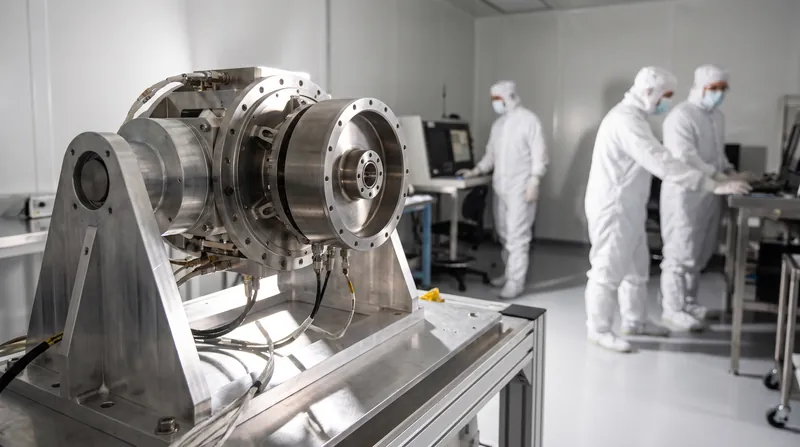

مهندسان ناسا هنگام طراحی سیستمهای کنترل وضعیت برای ماهوارههایی که از چرخهای واکنشی استفاده میکنند، دقیقاً با همین مشکل مواجه میشوند. یک مطالعه ناسا در سال ۲۰۰۳ در مورد انتگرال بُد، بر بدهبستان شدید بین سرکوب اختلالات فرکانس پایین و تشدید نویز فرکانس بالا تاکید کرد. این گزارش به صراحت بیان میکند: «مقدار انتگرالگیری شده لگاریتم اندازه تابع حساسیت تحت تاثیر بازخورد، ثابت میماند. مقدار کل این کمیت همیشه یکسان است.»[5]
برای کاهش اثر تختآبی، مهندسان باید اطمینان حاصل کنند که منطقه جریمه به باند فرکانسی رانده میشود که سیستم به طور طبیعی در آن فاقد انرژی است یا سختافزار فیزیکی نمیتواند آنقدر سریع واکنش نشان دهد که آسیب ببیند. نرمافزار کنترلی اساساً نویز تقویتشده را در یک نقطه کور طیفی پنهان میکند.[4]
با این حال، با پیچیدهتر شدن سیستمهای مدرن، اجرای این استراتژی دشوارتر میشود. به عنوان مثال، در هارد دیسکها، هدهای خواندن/نوشتن باید دقت موقعیتیابی خود را در محدوده ۱۰ نانومتر حفظ کنند و در عین حال اختلالات باند باریک متعدد ناشی از لرزشهای آیرودینامیکی و خطاهای مکانیکی را دفع کنند.[4]

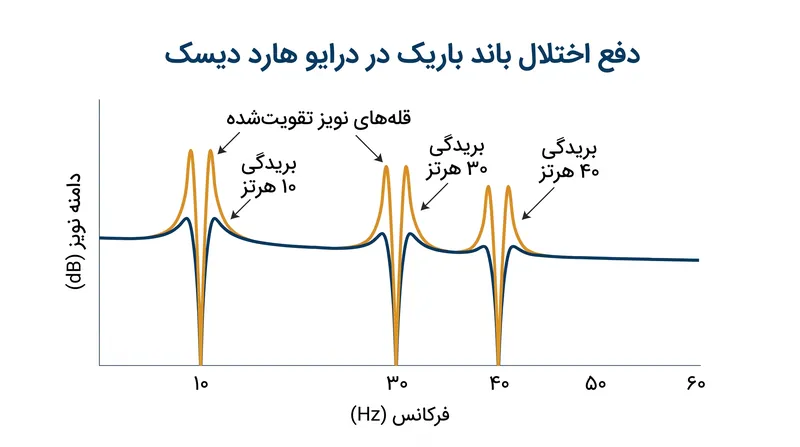

تلاش برای سرکوب همزمان این باندهای باریک متعدد با استفاده از بازخورد خطی سنتی، یک اثر تختآبی آشوبناک ایجاد میکند، جایی که منحنی حساسیت به شدت بین فرکانسهای سرکوبشده جهش میکند. این امر محققان را بر آن داشته تا روشهای کنترل غیرخطی یا تکرارشونده با بهروزرسانی دستهای را بررسی کنند که گاهی اوقات میتوانند سختگیرانهترین تفاسیر انتگرال بُد را دور بزنند.[4]
با این وجود، برای اکثریت قریب به اتفاق کاربردهای صنعتی، هوافضا و رباتیک، بازخورد خطی همچنان استاندارد است و قضیه بُد به عنوان کف مطلق عملکرد باقی میماند. این قضیه به عنوان یک یادآوری دائمی عمل میکند که در نظریه کنترل، هیچ ناهار رایگانی وجود ندارد.[4]
تلاش برای طراحیهای فیزیکی هرچه چابکتر و ناپایدارتر - چه در جتهای جنگنده، رباتهای راهرونده، یا قطارهای شناور مغناطیسی - همیشه بهایی در حوزه فرکانس به همراه خواهد داشت. هرچه سختافزار فیزیکی ذاتاً ناپایدارتر باشد، ثابت بُد بزرگتر میشود و اثر تختآبی شدیدتر خواهد بود.[3]
بنابراین، راهحل ناپایداری سیستم کنترل همیشه نرمافزار بهتر نیست، بلکه طراحی فیزیکی بهتر است. اگر قطبهای حلقه باز پایدار نگه داشته شوند، انتگرال بُد صفر باقی میماند و اجازه میدهد حساسیت بدون جهشهای جریمهای عظیم، به طور یکنواخت متعادل شود. وقتی مهندسان به ریاضیات اثر تختآبی احترام میگذارند، درمییابند که مهمترین تصمیمات کنترلی پیش از آنکه حتی به نرمافزار فکر شود، گرفته شدهاند.[4]
نکات کلیدی
- قضیه انتگرال بُد ثابت میکند که سرکوب حساسیت یک سیستم کنترل در یک بازه فرکانسی، از نظر ریاضی افزایش آن را در بازهای دیگر تحمیل میکند.
- این پدیده که به عنوان «اثر تختآبی» شناخته میشود، کاملاً توسط قطبهای حلقه باز سیستم فیزیکی دیکته میشود، نه نرمافزار.
- برای سیستمهای ناپایدار، مساحت کل زیر منحنی حساسیت لگاریتمی یک ثابت مثبت است که با بازخورد خطی قابل کاهش نیست.
- مهندسان باید کنترلکنندهها را با دقت تنظیم کنند تا «منطقه جریمه» تقویتشده را به فرکانسهای بالایی برانند که سختافزار از نظر فیزیکی قادر به واکنش به آنها نیست.
چرا مهم است
هر سیستم خودکار مدرنی - از نرمافزار پروازی که جتهای مسافربری را در آسمان نگه میدارد تا لرزشگیرهای دوربین گوشیهای هوشمند - مقهور این قانون ریاضی است. درک اثر تختآبی توضیح میدهد که چرا مهندسان هرگز نمیتوانند یک حرکت کاملاً بینقص و بدون لرزش بسازند و چرا تلاش برای چابکتر کردن بیش از حد یک ماشین، آن را ذاتاً خطرناک میکند.
