فرمول جادویی پاچکا: ریاضیات زاویه لغزش تایر، بار عمودی و چسبندگی در پیچ

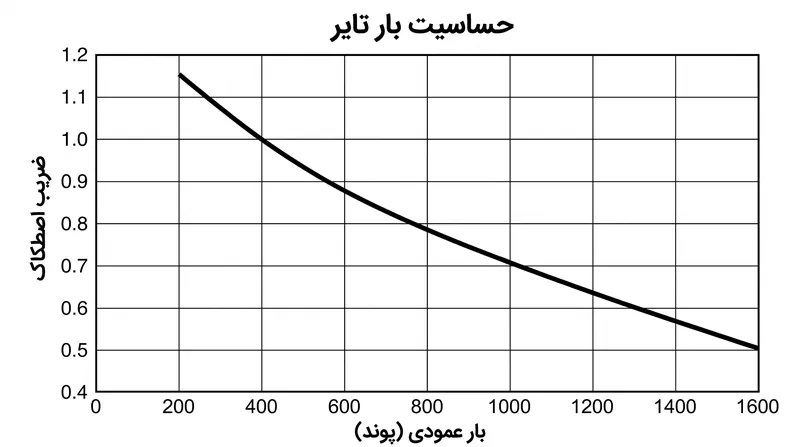

فیزیک دبیرستان یک قانون ساده برای اصطکاک آموزش می‌دهد: وزن وارد بر یک جسم را دو برابر کنید، چسبندگی آن به سطح زیرین نیز دو برابر می‌شود. رانندگان به طور غریزی این منطق خطی را در مورد خودروهای خود به کار می‌برند و فرض می‌کنند که انتقال دو برابر بار عمودی روی تایر بیرونی هنگام پیچیدن، دو برابر نیروی جانبی ایجاد می‌کند. اما داده‌ها ثابت می‌کنند که این تصور کاملاً اشتباه است. بر اساس متون بنیادی دینامیک خودرو، حساسیت بار تایر به شدت کاهنده (Digressive) است. وقتی یک سدان ۱۶۰۰ کیلوگرمی وزن خود را روی سیستم تعلیق بارگذاری شده منتقل می‌کند، ضریب اصطکاک تایر در واقع کاهش می‌یابد، به این معنی که خودرو برای پیش‌بینی دقیق زمان از دست دادن کشش، به مدل‌سازی‌های ریاضی پیچیده متکی است.[2][6]

ترسیم دقیق اینکه این چسبندگی چگونه از بین می‌رود و تایر چگونه رفتار می‌کند وقتی در یک جهت اشاره دارد اما در جهت دیگری حرکت می‌کند، مشکل اصلی دینامیک خودرو است. در سال ۱۹۸۹، هانس پاچکا، استاد دانشگاه صنعتی دلفت، این مشکل را با انتشار چیزی که جامعه مهندسی خودرو بلافاصله آن را «فرمول جادویی» نامید، حل کرد. همانطور که در کتاب قطعی او، «دینامیک تایر و خودرو» آمده است، این فرمول تلاش نمی‌کند اصطکاک مولکولی لاستیک را شبیه‌سازی کند. در عوض، از یک معادله مثلثاتی پیچیده برای برازش کامل منحنی داده‌های تجربی جمع‌آوری شده از تست‌های فیزیکی تایر استفاده می‌کند.[2][5]

هسته مدل پاچکا حول محور «زاویه لغزش» می‌چرخد. وقتی راننده فرمان را می‌چرخاند، رینگ چرخ فوراً جهت خود را تغییر می‌دهد، اما آج لاستیکی منعطف تایر قبل از اینکه جرم خودرو دنبال شود، پیچ می‌خورد و تغییر شکل می‌دهد. تفاوت بین جهتی که چرخ به آن اشاره دارد و جهتی که خودرو واقعاً در آن حرکت می‌کند، همان زاویه لغزش است. فرمول جادویی نیروی جانبی تولید شده در هر کسری از درجه این لغزش را محاسبه می‌کند و یک منحنی پیوسته ارائه می‌دهد که محدودیت‌های هندلینگ خودرو را تعریف می‌کند.[4][5]

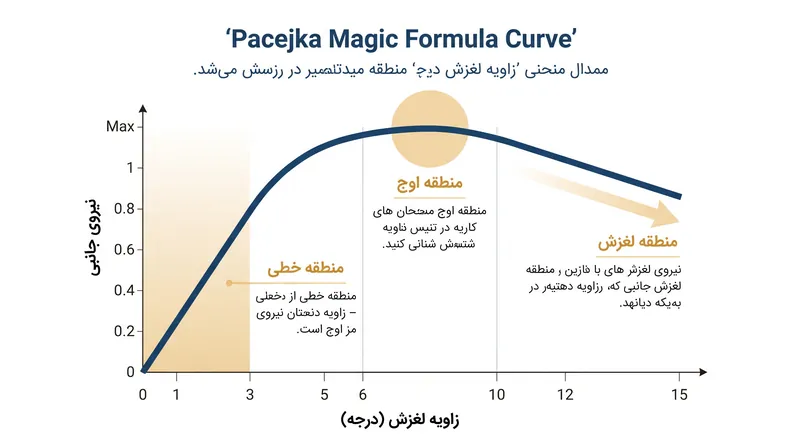

در رانندگی روزمره، زاویه‌های لغزش فوق‌العاده کوچک باقی می‌مانند، معمولاً بین یک تا سه درجه. در این «منطقه خطی»، تایر به طور قابل پیش‌بینی رفتار می‌کند. نیروی جانبی متناسب مستقیم با زاویه لغزش افزایش می‌یابد و حس محکم و متصلی را از طریق ستون فرمان به راننده می‌دهد. مهندسان از شیب اولیه منحنی فرمول جادویی، که به عنوان «سفتی پیچش» شناخته می‌شود، برای تنظیم واکنش فرمان خودروهای مصرفی استفاده می‌کنند تا اطمینان حاصل کنند که خودرو در سرعت‌های بزرگراهی به ورودی‌های راننده به طور متناسب واکنش نشان می‌دهد.[2][4]

اگر خودرو را بیشتر تحت فشار قرار دهید، تایر وارد «منطقه گذار» می‌شود. بین تقریباً شش تا ده درجه زاویه لغزش برای یک تایر استاندارد خیابانی، لاستیک به حداکثر ظرفیت مطلق خود برای چسبندگی جانبی می‌رسد و شتاب جانبی بین ۰.۹ تا ۱.۱ جی تولید می‌کند. این نقطه اوج منحنی فرمول جادویی است. اگر راننده‌ای با سرعت زیاد وارد یک رمپ خیس شود، سیستم کنترل پایداری الکترونیکی خودرو دقیقاً به این اوج ریاضی ارجاع می‌دهد تا تعیین کند چقدر نیروی ترمز می‌تواند به چرخ‌های منفرد اعمال کند بدون اینکه آن‌ها قفل شوند.[4]

فراتر از آن اوج، «منطقه لغزش» قرار دارد. اگر زاویه لغزش از ۱۰ درجه فراتر رود، نیروی جانبی به شدت کاهش می‌یابد. تایر اکنون به جای چسبیدن، روی سطح جاده می‌لغزد. شکل فرمول جادویی، که شامل یک صعود تند، یک اوج گرد و یک کاهش تدریجی است، توسط چهار ضریب اصلی تعریف می‌شود: B برای سفتی، C برای شکل، D برای اوج و E برای انحنا. با تنظیم این متغیرها، مهندسان می‌توانند رفتار هر تایری را که وجود دارد، به صورت ریاضی بازسازی کنند.[4][5]

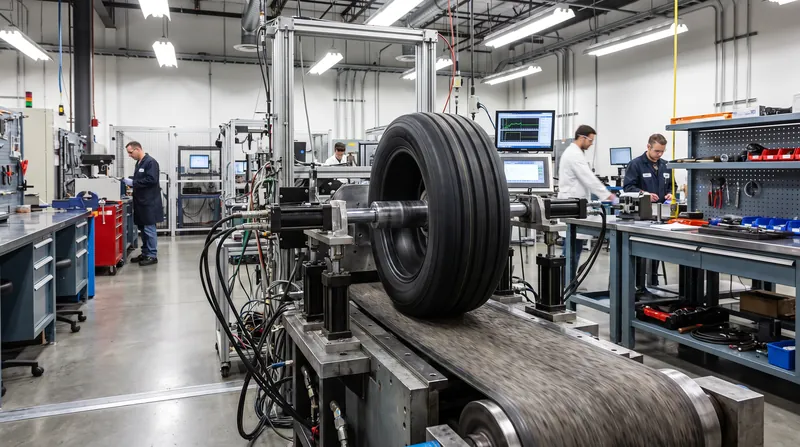

مدل تایر فرمول جادویی با خواص گذرا، همانطور که در تحقیقات دانشگاه صنعتی آیندهوون توضیح داده شده است، برای عملکرد به مقادیر زیادی داده فیزیکی نیاز دارد. تولیدکنندگان تایر محصولات خود را روی دستگاه‌های تست مسیر مسطح نصب می‌کنند، که تجهیزاتی ۲ میلیون دلاری هستند و تایر را روی یک تسمه متحرک پوشیده شده با مواد شبیه کاغذ سنباده فشار می‌دهند. این دستگاه تایر را از طریق زوایای لغزش، زوایای کمبر و بارهای عمودی مختلف حرکت می‌دهد و نیروهای تولید شده در صدها نقطه داده متمایز را ثبت می‌کند.[1][3]

سپس این نقاط داده به نرم‌افزار بهینه‌سازی وارد می‌شوند که ۲۰ تا بیش از ۱۰۰ ضریب مورد نیاز برای پر کردن یک مدل مدرن پاچکا را محاسبه می‌کند. طبق تحلیل نشریه Racecar Engineering در مورد توسعه مدل تایر، تیم‌های فرمول ۱ میلیون‌ها دلار صرف مشخصه‌یابی تایرهای خود روی این تجهیزات می‌کنند. از آنجایی که تایرها تنها بخش خودرو هستند که با مسیر تماس دارند، دقت شبیه‌ساز چند میلیون دلاری تیم که راننده در آن حضور دارد، کاملاً به وفاداری ضرایب فرمول جادویی که موتور فیزیک را هدایت می‌کنند، بستگی دارد.[3][5]

اتکای این فرمول به داده‌های تجربی هم بزرگترین نقطه قوت و هم محدودیت اصلی آن است. از آنجایی که این یک تمرین برازش منحنی است، از نظر محاسباتی فوق‌العاده کارآمد است. یک واحد کنترل موتور خودرو می‌تواند معادلات فرمول جادویی را هزاران بار در ثانیه محاسبه کند و به یک ماژول ترمز ضد قفل اجازه می‌دهد تا بر اساس تخمین‌های چسبندگی در زمان واقعی، ترمزها را با فرکانس ۱۰۰۰ هرتز فعال کند. این سرعت همان چیزی است که سیستم‌های ایمنی فعال مدرن را ممکن می‌سازد.[4]

با این حال، از آنجایی که فرمول جادویی استاندارد فقط آنچه را که صراحتاً توسط دستگاه تست مسیر مسطح به آن گفته شده است، می‌داند، برای پیش‌بینی شرایط خارج از مجموعه داده‌های خود با مشکل مواجه می‌شود. اگر یک تایر بیش از حد گرم شود، تخریب یابد یا با سطح مسیر متفاوتی روبرو شود، ضرایب تجربی دیگر کاملاً دقیق نیستند. تکرارهای پیشرفته مدل، مانند MF-Tyre و MF-Swift، پارامترهای حرارتی و طول آرامش گذرا را برای رفع این مشکل اضافه کرده‌اند، اما همچنان اساساً به داده‌های تست فیزیکی متکی هستند نه پیش‌بینی ترمودینامیکی.[1]

این محدودیت یک رقابت خاموش در دینامیک خودرو بین مدل‌های تجربی مانند پاچکا و «مدل‌های فیزیکی برس» (Physical Brush Models) ایجاد کرده است. مدل‌های فیزیکی تلاش می‌کنند تنش برشی واقعی روی بلوک‌های منفرد آج لاستیک را هنگام عبور از ناحیه تماس محاسبه کنند. در حالی که این مدل‌ها می‌توانند پیش‌بینی کنند که یک ترکیب تایر کاملاً جدید و ساخته نشده چگونه رفتار خواهد کرد، اما به قدرت محاسباتی عظیمی نیاز دارند که پردازنده‌های استاندارد خودرو نمی‌توانند در زمان واقعی ارائه دهند.[2]

برای مصرف‌کننده‌ای که یک مجموعه تایر چهار فصل جدید می‌خرد یا راننده‌ای که به ترمز اضطراری خودکار متکی است، ریاضیاتی که در پس‌زمینه اجرا می‌شود، همچنان محکم ریشه در کار پاچکا دارد. تقریباً چهل سال پس از معرفی، فرمول جادویی همچنان مترجم بلامنازع بین واقعیت فیزیکی آشفته لاستیک روی آسفالت و منطق دیجیتالی دقیق سیستم‌های ایمنی مدرن خودرو باقی مانده است.[2][6]
