جاذبه و هندسه: چگونه تنش حلقوی و خطوط رانش گنبدهای تاریخی را سرپا نگه می‌دارند

در سال ۲۰۱۶، «ژورنال بین‌المللی پژوهش و نوآوری در مصالح بنایی» تحلیلی بر اساس المان محدود از خطوط رانش منتشر کرد که نگاه مهندسان به گنبدهای تاریخی را از اساس تغییر داد. مدل‌های سه‌بعدی نشان دادند که این سازه‌های سنگی عظیم، برخلاف تصور رایج، فقط وزنه‌هایی بی‌حرکت نیستند؛ بلکه صحنه نبردی پویا و همیشگی میان جاذبه و هندسه‌اند. سنگ‌ها فقط سر جایشان ننشسته‌اند؛ آن‌ها مدام در حال هل دادن هستند.[3]

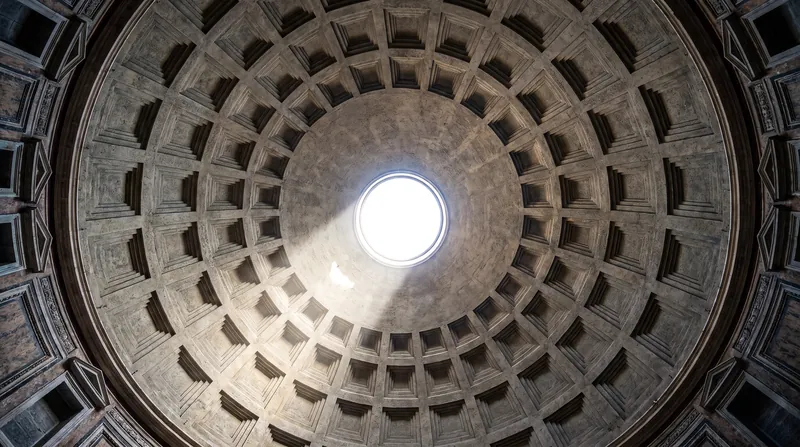

کافی است زیر نورگیر مدور پانتئون بایستید تا با یک مسئله ریاضی ۱۹۰۰ ساله روبه‌رو شوید که مدام در تلاش است خودش را از هم بدرد. گنبد در واقع مجموعه‌ای از قوس‌هاست که در یک دایره چرخیده‌اند و مثل هر قوس دیگری، دلش می‌خواهد صاف شود. سنگ‌ها به سمت پایین فشار می‌آورند، اما انحنای گنبد این انرژی را به سمت بیرون و دیواره‌ها می‌راند.

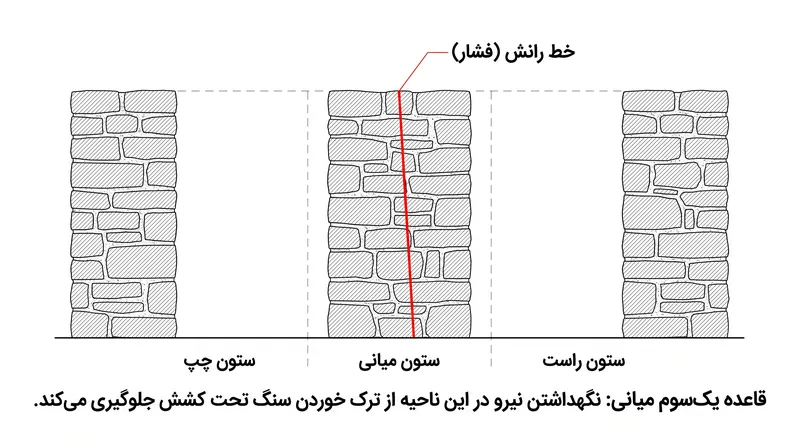

این رانش رو به بیرون توسط «خط رانش» کنترل می‌شود؛ یک مسیر نامرئی از نیروی فشاری که از میان آجر و سنگ عبور کرده و به پی ساختمان می‌رسد. همان‌طور که «مؤسسه خاک اوروویل» در دستورالعمل‌های پایداری خود اشاره می‌کند، «خط رانش باید در یک‌سوم میانی مقطع باقی بماند.» اگر این خط بیش از حد به لبه داخلی یا خارجی نزدیک شود، سنگ دچار تنش کششی می‌شود.[1]

مصالح بنایی وقتی فشرده می‌شوند فوق‌العاده مقاوم‌اند، اما در برابر کشیده شدن به‌شدت ضعیف عمل می‌کنند. وقتی خط رانش از آن محدوده حیاتی یک‌سوم میانی خارج می‌شود، بندهای ملات از هم باز شده و سازه شروع به لولا شدن می‌کند. در این حالت، ساختمان یا باید به یک تعادل هندسی جدید برسد یا فرو بریزد.[1]

چیزی که خط رانش را پیچیده‌تر می‌کند، «تنش حلقوی» است؛ نیرویی افقی که در امتداد حلقه‌های مدور گنبد عمل می‌کند. در نزدیکی تاج گنبد، این حلقه‌ها تحت فشار حلقوی به‌شدت به هم فشرده می‌شوند. اما در قسمت‌های پایین‌تر، هندسه گنبد حلقه‌ها را مجبور به کش آمدن می‌کند و «کشش حلقوی» به وجود می‌آورد.

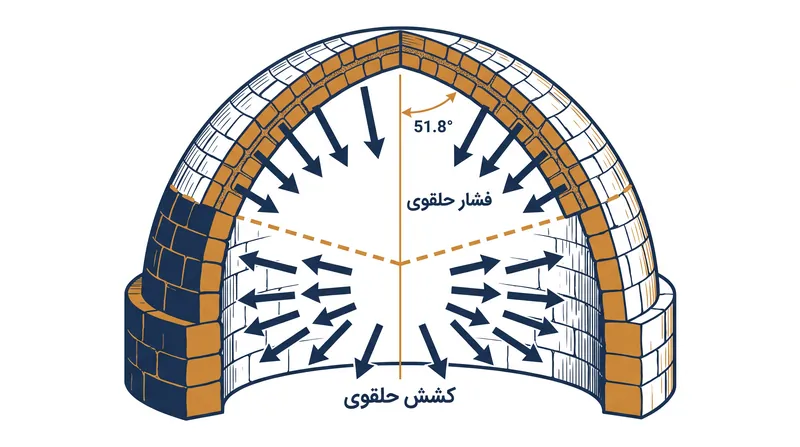

یک تحلیل در سال ۲۰۱۹ که از طریق ریسرچ‌گیت درباره هندسه گنبدهای کروی بدون ترک منتشر شد، مرز دقیق و ریاضی این تغییر حالت را مشخص می‌کند. در یک گنبد کاملاً کروی با ضخامت یکنواخت، فشار حلقوی دقیقاً در زاویه ۵۱٫۸ درجه پایین‌تر از تاج گنبد، به کشش حلقوی تبدیل می‌شود.[8]

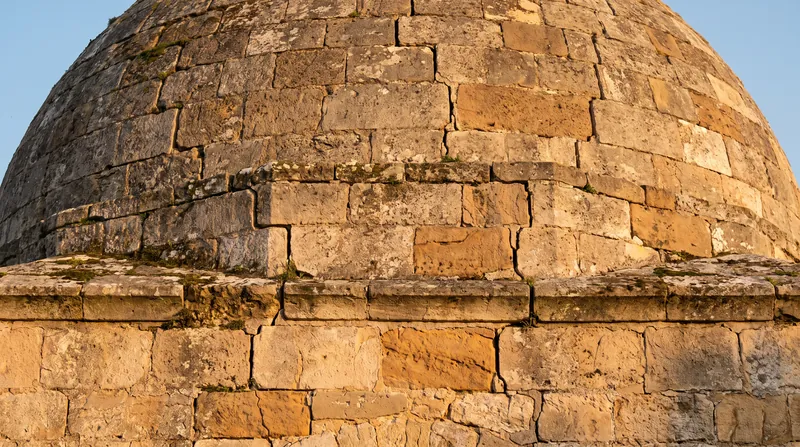

پایین‌تر از این مرز ۵۱٫۸ درجه، گنبد با تمام قوا تلاش می‌کند تا به سمت بیرون منفجر شود. از آنجا که سنگ نمی‌تواند این کشیدگی را تحمل کند، گنبدهای تاریخی تقریباً همیشه در پایه خود ترک می‌خورند. این ترک‌های نصف‌النهاری به‌صورت عمودی در بخش‌های پایینی پوسته گنبد بالا می‌روند و برای هر کسی که بداند کجا را نگاه کند، کاملاً قابل مشاهده‌اند.[8]

برخلاف تصور، این ترک‌ها به معنای خرابی گنبد نیستند. همان‌طور که در مقالات «مؤسسه مهندسان راه و ساختمان» به‌تفصیل آمده، تعادل گنبدهای بنایی ترک‌خورده یک وضعیت سازه‌ای کاملاً شناخته‌شده است. وقتی پایه ترک می‌خورد، گنبد دیگر مثل یک پوسته پیوسته عمل نمی‌کند، بلکه تبدیل به آرایه‌ای مدور از قوس‌های مستقل می‌شود که به یکدیگر تکیه داده‌اند.[7]

معماران تاریخی حتی بدون تحلیل‌های المان محدود هم این رانش رو به بیرون را به‌طور شهودی درک می‌کردند. مهندسان رومی بخش‌های پایینی پانتئون را با حلقه‌های پله‌ای عظیم و سنگین تقویت کردند تا خط رانش را به سمت پایین هدایت کنند. معماران رنسانس رویکرد متفاوتی در پیش گرفتند؛ آن‌ها با بستن زنجیرهای آهنی دور پایه گنبدهایی مثل کلیسای سن پیترو، کشش حلقوی را به‌صورت فیزیکی مهار کردند.

امروزه پژوهشگران از تحلیل‌های پیشرفته تعادل، مانند مدل‌های توسعه‌یافته در دانشگاه ام‌آی‌تی، استفاده می‌کنند تا ببینند این مداخلات تاریخی پس از گذشت قرن‌ها چقدر دوام آورده‌اند. این مدل‌ها نشان می‌دهند که هرچند زنجیرهای آهنی زنگ می‌زنند و کش می‌آیند، اما تا زمانی که تکیه‌گاه‌ها تسلیم نشوند، هندسه بنیادین گنبد ترک‌خورده به‌طرز شگفت‌انگیزی پایدار می‌ماند.[2]

چشم‌انداز مرمت و نگهداری در سال ۲۰۰۶ دستخوش تغییرات چشمگیری شد؛ زمانی که نشریه «مصالح ساخت و ساز و ساختمان» پژوهشی درباره کاهش رانش جانبی با استفاده از کامپوزیت‌های پلیمر تقویت‌شده با الیاف (FRP) منتشر کرد. این اتفاق، راه‌حلی مدرن برای یک مشکل هندسی باستانی ارائه داد.[4]

حالا مهندسان به‌جای اضافه کردن وزنه‌های عظیم به نمای بیرونی، می‌توانند نوارهای نازکی از الیاف کربن یا شیشه را در مناطق تحت تنش به کار ببرند. این کامپوزیت‌ها مقاومت کششی فوق‌العاده‌ای دارند و در عمل مثل زنجیرهای آهنی مدرن و تسلیم‌ناپذیری عمل می‌کنند که نه زنگ می‌زنند و نه وزن خاصی به سازه اضافه می‌کنند.[4]

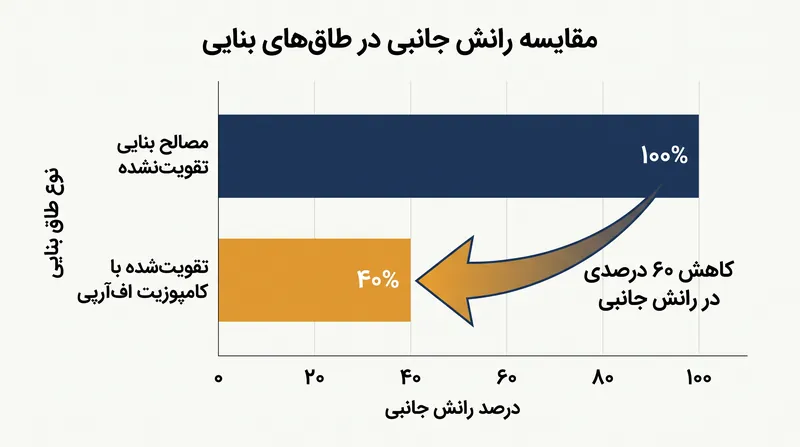

استفاده از کامپوزیت‌های FRP می‌تواند رانش جانبی یک طاق بنایی را تا ۶۰ درصد کاهش دهد. این مداخله، خط رانش را با خیال راحت به همان یک‌سوم میانی هسته مصالح برمی‌گرداند و بدون دستکاری در ظاهر تاریخی بنا، سازه را پایدار می‌کند.[4]

عملکرد سازه‌ای پوسته‌های تاریخی، همان‌طور که توسط پروژه «هیستراکچرال» ارزیابی شده، کاملاً به این تعادل ظریف بستگی دارد. فرقی نمی‌کند این تعادل با حجم عظیم بتن رومی مدیریت شود، یا با زنجیرهای آهنی رنسانس و یا الیاف کربن قرن بیست‌ویکم؛ هدف همیشه یکی است: خط رانش را درون سنگ نگه دارید.[5]

«استودیو ماتریکس» یادآور می‌شود که این اصول به‌طور یکسان در مورد قوس‌ها، طاق‌ها و گنبدها صدق می‌کنند. این هندسه است که نیروها را دیکته می‌کند و مصالح باید برای مدیریت آن‌ها به کار گرفته شوند. درک این موضوع به معماران اجازه می‌دهد تا فضاهای طاق‌دار مدرنی طراحی کنند که تنها به کسری از بتن مصرفی در ساخت‌وسازهای رایج با دال تخت نیاز دارند.[6]

تلفیق کامپوزیت‌های FRP و مدل‌سازی المان محدود، برنامه مرمت و نگهداری میراث معماری را در قرن آینده تعیین خواهد کرد. مهندسان با نقشه‌برداری از میزان دقیق کشش حلقوی و اعمال تقویت‌کننده‌های کششی هدفمند، می‌توانند تضمین کنند که این دهانه‌های باستانی مدت‌ها پس از آنکه مدل‌های شهودی سازندگان اولیه‌شان توسط ریاضیات مدرن تأیید شد، همچنان در تعادل باقی بمانند.[3][4]
