ترسیم نمودار فازی آهن-کربن: چگونه غلظت کربن و سابقه حرارتی ساختار بلوری فولاد را تعیین می‌کنند

متالورژیست‌های نظری، نمودار فازی آهن-کربن را به عنوان یک حقیقت مطلق ترمودینامیکی می‌بینند—نقشه‌ای که در آن گرمایش و سرمایش با سرعت بی‌نهایت کم، دقیقاً تعیین می‌کند که کدام ساختارهای بلوری در درصدهای کربن مشخص تشکیل خواهند شد.

با این حال، متخصصان عملیات حرارتی صنعتی، این نمودار را صرفاً به عنوان یک خط شروع می‌بینند که باید عمداً نقض شود. آنها استدلال می‌کنند که باارزش‌ترین ساختارها در مهندسی مدرن، مانند مارتنزیت فوق‌سخت مورد استفاده در یاتاقان‌های هوافضا، تنها به این دلیل وجود دارند که مهندسان عمداً قوانین تعادل نمودار را از طریق کوئنچ سریع دور می‌زنند.[1][6]

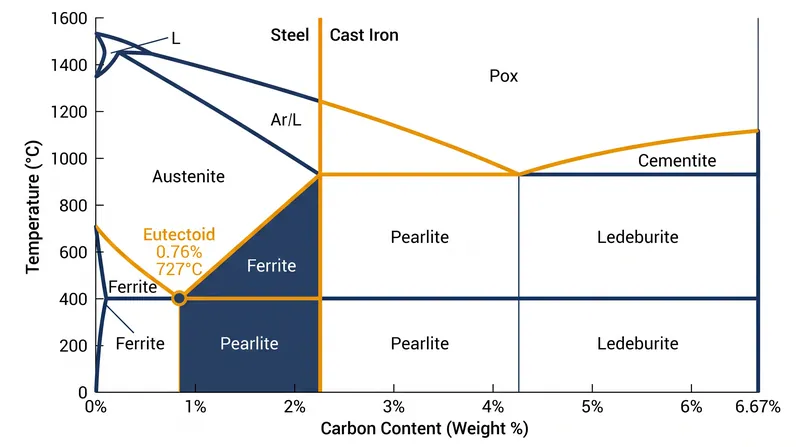

تنش بین این دو دیدگاه—تعادل نظری و دستکاری عملی زمان—علم مواد مدرن را تعریف می‌کند. نمودار فازی آهن-کربن (Fe-C) دما را در محور عمودی و غلظت کربن را در محور افقی ترسیم می‌کند و معمولاً آلیاژ را تا ۶٫۶۷ درصد کربن وزنی نقشه‌برداری می‌کند.[4][7]

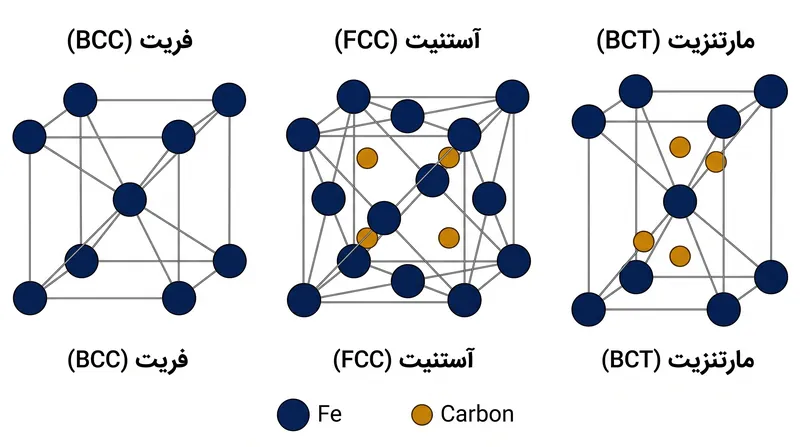

در هسته خود، این نمودار نحوه بازآرایی اتم‌های آهن را با نوسان انرژی حرارتی ترسیم می‌کند. آهن خالص در دمای اتاق به صورت یک بلور مکعبی با بدنه مرکزدار (BCC) به نام فریت وجود دارد که می‌تواند حداکثر ۰٫۰۲۲ درصد کربن را در دمای ۷۲۷ درجه سانتی‌گراد در خود نگه دارد.[5][8]

هنگامی که آهن بالاتر از ۹۱۲ درجه سانتی‌گراد گرم می‌شود، شبکه بلوری آن منبسط شده و به ساختار مکعبی با وجوه مرکزدار (FCC) به نام آستنیت تبدیل می‌شود. این تغییر ساختاری، موتور محرک تمام عملیات حرارتی فولاد است، زیرا آستنیت می‌تواند تا ۲٫۱۴ درصد کربن را در دمای ۱٬۱۴۷ درجه سانتی‌گراد در خود حل کند—تقریباً ۱۰۰ برابر بیشتر از فریت.[4][7]

آستانه ۲٫۱۴ درصد کربن نشان‌دهنده یک مرز سخت در متالورژی است. آلیاژهای حاوی کمتر از ۲٫۱۴ درصد کربن به عنوان فولاد طبقه‌بندی می‌شوند که عموماً انعطاف‌پذیر و قابل آهنگری هستند. آلیاژهایی که از این حد فراتر می‌روند، تا مرز ۶٫۶۷ درصد که در آن ترکیب بین‌فلزی سمنتیت (Fe3C) تشکیل می‌شود، به عنوان چدن طبقه‌بندی می‌شوند.[3][8]

چدن‌ها شکننده هستند اما خواص ریخته‌گری عالی و مقاومت فشاری بالایی دارند. همانطور که راهنمای ۲۰۲۶ شرکت تولیدی Weerg اشاره می‌کند: «چدن‌ها دارای محتوای کربن بیشتر از ۲٫۱۴٪ هستند... این امر آنها را سخت‌تر اما بسیار شکننده‌تر از فولاد می‌کند، و آنها را برای بلوک‌های موتور ایده‌آل می‌سازد اما برای تیرهای سازه‌ای نامناسب.»[3]

حیاتی‌ترین مختصات در کل نمودار، نقطه یوتکتوئید است: ۰٫۷۶ درصد کربن دقیقاً در ۷۲۷ درجه سانتی‌گراد. هنگامی که آستنیت با این ترکیب دقیق به آرامی زیر ۷۲۷ درجه سرد می‌شود، به طور همزمان به مخلوط میکروسکوپی لایه‌ای از فریت نرم و سمنتیت سخت تبدیل می‌شود.[5][7]

این ساختار لایه‌ای، پرلیت نامیده می‌شود که به دلیل ظاهر صدفی و درخشانش زیر میکروسکوپ این نام را گرفته است. پرلیت ترکیبی متعادل از استحکام و انعطاف‌پذیری را ارائه می‌دهد و آن را به حالت پیش‌فرض برای فولادهای سازه‌ای مورد استفاده در پل‌ها و راه‌آهن تبدیل می‌کند.[4][8]

با این حال، نمودار فازی تنها آنچه را که در شرایطی که زمان یک عامل نیست اتفاق می‌افتد، توصیف می‌کند. همانطور که کتابخانه دیجیتال ASM International در تک‌نگاری خود درباره نمودارهای زمان-دما-تبدیل (TTT) توضیح می‌دهد، فرآیندهای صنعتی به ندرت منتظر تعادل می‌مانند.[1]

اگر یک قطعه فولادی تا ناحیه آستنیت گرم شود و سپس به سرعت سرد شود—فرآیندی که به عنوان کوئنچ شناخته می‌شود—اتم‌های کربن فرصت کافی برای نفوذ (دیفیوژن) از شبکه بلوری در حال کوچک شدن را پیدا نمی‌کنند. آهن تلاش می‌کند به ساختار BCC دمای اتاق خود بازگردد اما از نظر فیزیکی توسط کربن به دام افتاده مسدود می‌شود.[2][6]

نتیجه، یک ساختار بلوری تتراگونال با بدنه مرکزدار (BCT) تغییر شکل یافته به نام مارتنزیت است. مارتنزیت در هیچ کجای نمودار فازی استاندارد آهن-کربن ظاهر نمی‌شود زیرا یک فاز فراپایدار (متاستابل) است—یک ناهنجاری ترمودینامیکی که توسط شوک حرارتی در جای خود قفل شده است.[1][5]

مارتنزیت به طور استثنایی سخت اما به طرز خطرناکی شکننده است. برای قابل استفاده کردن آن، مهندسان باید یک عملیات حرارتی ثانویه به نام تمپر کردن انجام دهند. با گرم کردن مجدد فولاد کوئنچ شده به دمای بین ۱۵۰ تا ۶۰۰ درجه سانتی‌گراد، مقدار کمی از کربن اجازه رسوب می‌یابد و در ازای از دست دادن کسری از سختی، افزایش قابل توجهی در چقرمگی (سختی شکست) به دست می‌آید.[2][6]

مؤسسه ملی استانداردها و فناوری (NIST) این مکانیسم‌ها را در یک سری فنی بنیادی شرح داده و توضیح می‌دهد که کنترل دقیق این چرخه‌های گرمایش و سرمایش به یک آلیاژ واحد اجازه می‌دهد تا هم به عنوان یک سیم انعطاف‌پذیر و هم به عنوان یک ابزار برش سخت عمل کند.[2]

بحث در مورد اینکه چقدر باید به نمودار تعادل پایبند بود، با ظهور آلیاژهای جدید ادامه دارد. فولادهای پیشرفته با استحکام بالا (AHSS) عناصر آلیاژی مانند کروم، نیکل و مولیبدن را در خود جای می‌دهند که نقطه یوتکتوئید را جابجا کرده و مرزهای فازی را تغییر می‌دهند.[5][9]

یک گزارش فنی ۲۰۲۴ از Industrial Metallurgists توضیح می‌دهد: «نمودار آهن-کربن الفبای متالورژی است، اما عناصر آلیاژی زبان را به طور کامل تغییر می‌دهند.» به عنوان مثال، افزودن ۵ درصد کروم، کربن مورد نیاز برای رسیدن به نقطه یوتکتوئید را کاهش می‌دهد و امکان تولید فولادهای سخت‌تر با شکنندگی کمتر ناشی از کربن را فراهم می‌کند.[5]

نمودار فازی همچنان یک ابزار ضروری برای پیش‌بینی ریزساختارها باقی می‌ماند، حتی اگر یک واقعیت ایده‌آل شده را نشان دهد. این نمودار خط مبنایی را فراهم می‌کند که تمام انحرافات غیرتعادلی بر اساس آن اندازه‌گیری می‌شوند و تضمین می‌کند که خواص فیزیکی فراگیرترین فلز جهان قابل پیش‌بینی و کنترل باقی بماند.[7][9]
