نحوه کارکرد سیستم‌های صوتی لاین اری (Line Array): مهندسی آکوستیک پشت کنسرت‌های بزرگ استادیومی

فردی که ۱۲۰ متر دورتر در طبقه بالای استادیوم نشسته است، اکنون همان وضوح صدای اسنیر درام و خواننده را می‌شنود که فردی در ردیف جلو ایستاده است. این برابری نسبی، پیروزی نسبتاً جدیدی در مهندسی آکوستیک است. برای دهه‌ها، تقویت صدای زنده متکی بر رویکرد زورآزمایی بود: چیدن دیوارهای عظیمی از بلندگوهای سنتی روی صحنه.

وقتی بیتلز در سال ۱۹۶۵ در استادیوم شی (Shea Stadium) اجرا کرد، صدایشان به طرز مشهوری زیر فریاد جمعیت گم شد. راه‌حل در سال‌های بعد صرفاً اضافه کردن آمپلی‌فایرهای بیشتر و جعبه‌های بیشتر بود که باعث ایجاد یک صدای گوش‌خراش و مخدوش برای ردیف‌های جلو می‌شد که به سرعت در انتهای محل برگزاری به یک پژواک گنگ تبدیل می‌شد.[4][5]

دستاوردی که معمای صدای استادیوم را حل کرد، سیستم لاین اری (Line Array) است—همان ستون‌های بلند و خمیده کابینت‌های بلندگوی مشکی که در دو طرف صحنه‌های مدرن در هوا معلق هستند. این ماژول‌های چیده شده عمودی، به جای عمل کردن به عنوان منابع نقطه‌ای صدای مجزا، به طور دقیق مهندسی شده‌اند تا از نظر آکوستیکی با هم جفت شوند.

هنگامی که سیگنال یکسانی به صورت همفاز به آنها داده می‌شود، به عنوان یک منبع صوتی واحد و پیوسته عمل می‌کنند. این امر اساساً نحوه حرکت موج صوتی در هوا را تغییر می‌دهد و آن را از یک کره در حال گسترش سریع به یک استوانه کاملاً کنترل شده تبدیل می‌کند.[1]

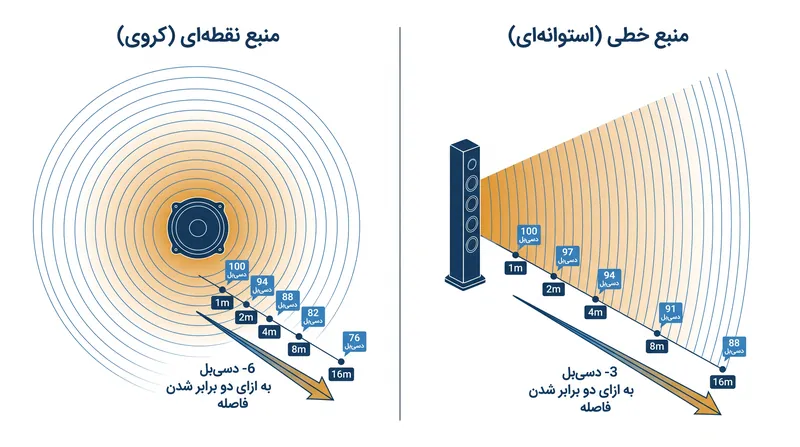

فیزیک پشت این تغییر، میزان افت صدا در طول مسافت را تعیین می‌کند. یک بلندگوی منبع نقطه‌ای سنتی، صدا را به صورت کروی منتشر می‌کند، به این معنی که از قانون مربع معکوس پیروی می‌کند: هر بار که فاصله از بلندگو دو برابر می‌شود، سطح فشار صدا (SPL) به میزان ۶ دسی‌بل (dB) کاهش می‌یابد.

یک لاین اری، با پرتاب موج استوانه‌ای، تنها ۳ دسی‌بل از فشار صدا را به ازای هر دو برابر شدن فاصله از دست می‌دهد. همانطور که خرده‌فروش تجهیزات صوتی AVMaxx اشاره می‌کند: «برخلاف بلندگوهای منبع نقطه‌ای سنتی که صدا را به صورت الگوی کروی منتشر می‌کنند، لاین اری‌ها صدا را به صورت موج استوانه‌ای پرتاب می‌کنند و تضمین می‌کنند که صدا بدون از دست دادن شدت، به مسافت دورتری می‌رسد.»[5]

در حالی که هری اولسون (Harry Olson)، پیشگام آکوستیک، اولین بار تئوری پشت لاین اری‌ها را در متن خود در سال ۱۹۵۷ با عنوان «مهندسی آکوستیک» منتشر کرد، دهه‌ها طول کشید تا مواد و قدرت پردازش به محاسبات ریاضی برسند. لاین اری کنسرت مدرن در سال ۱۹۹۲ متولد شد، زمانی که دکتر کریستین هیل (Dr. Christian Heil)، فیزیکدان ذرات فرانسوی، و شرکتش، ال-آکوستیکس (L-Acoustics)، سیستم V-DOSC را معرفی کردند. نوآوری حیاتی هیل، فناوری مجسمه‌سازی جبهه موج (WST) بود که سخت‌ترین محدودیت فیزیکی آرایه‌بندی بلندگوها را حل کرد: فرکانس‌های بالا.[2][4]

برای اینکه بلندگوها به یک منبع خطی واحد جفت شوند، مراکز آکوستیکی آن‌ها باید کمتر از نصف طول موج فرکانسی که بازتولید می‌کنند، از هم فاصله داشته باشند. فرکانس‌های پایین طول موج‌های بلندی دارند—یک تن ۱۲۵ هرتز تقریباً ۲٫۷ متر طول دارد—که جفت شدن آن‌ها با استفاده از درایورهای استاندارد ۱۵ اینچی را آسان می‌کند.

اما فرکانس‌های بالا، مانند ۴۰۰۰ هرتز، طول موج‌هایی به اندازه ۸٫۵ سانتی‌متر دارند. راهنمای موج DOSC ثبت اختراع شده توسط هیل، انرژی فرکانس بالا را مجبور کرد تا به جای یک مخروط، به صورت یک نوار مسطح و مستطیلی از کابینت خارج شود و به فرکانس‌های بالای جعبه‌های مجاور اجازه داد تا بدون تداخل مخرب، کاملاً جفت شوند.[1][2][5]

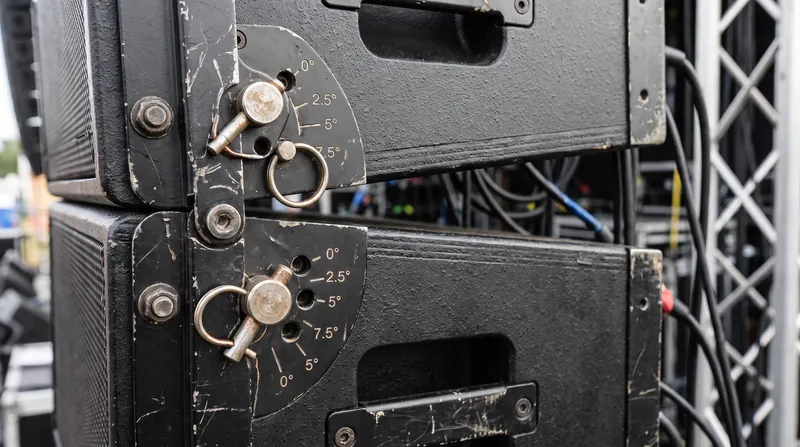

شکل «J» امضادار یک لاین اری معلق، تجلی فیزیکی استراتژی پوشش آن است. کابینت‌های بالایی در آرایه با زاویه صفر درجه تنظیم می‌شوند و مستقیماً به جلو شلیک می‌کنند تا صدا را به دورترین صندلی‌های استادیوم پرتاب کنند. با پایین آمدن آرایه، زاویه بین هر جعبه به تدریج افزایش می‌یابد.

همانطور که مجله مهندسی صدا Sound on Sound توضیح می‌دهد: «در یک سالن بزرگ، لاین اری در ارتفاعی بالا بر فراز تماشاگران آویزان می‌شود، به طوری که بخش پایینی شکل J به سمت ردیف‌های جلو متمایل می‌شود، در حالی که کابینت‌های بالایی تقریباً به صورت افقی به سمت انتهای تماشاگران نشانه می‌روند.»[3]

این انحنای مکانیکی با پردازش سیگنال دیجیتال (DSP) سنگین همراه است. قبل از آویزان شدن حتی یک بلندگو، مهندسان سیستم از نرم‌افزار مدل‌سازی آکوستیک سه‌بعدی برای نقشه‌برداری ابعاد دقیق استادیوم استفاده می‌کنند. این نرم‌افزار زاویه پخش دقیق برای هر کابینت را محاسبه می‌کند و تأخیرهای میکروثانیه‌ای و یکسان‌سازی را برای جعبه‌های مجزا اعمال می‌کند.

این کار تضمین می‌کند که امواج صوتی که به گوش شنونده در ردیف جلو و شنونده در سکوها می‌رسند، کاملاً همزمان باشند و از لکه‌دار شدن و فیلتر شانه‌ای که نمایش‌های اولیه راک در استادیوم‌ها را آزار می‌داد، جلوگیری می‌کند.[1][5]

فرکانس‌های پایین یک چالش جداگانه را ایجاد می‌کنند، زیرا بیس به طور طبیعی به صورت همه‌جهت منتشر می‌شود. برای جلوگیری از اینکه انرژی فرکانس پایین به عقب، روی صحنه، بازگردد و مانیتورهای گروه را گنگ کند، مهندسان از آرایه‌های ساب‌ووفر کاردیوئید استفاده می‌کنند.

با قرار دادن یک ردیف ساب‌ووفر رو به تماشاگران و یک ردیف ثانویه رو به عقب، و اعمال یک تأخیر الکترونیکی خاص بر روی واحدهای رو به عقب، امواج صوتی یکدیگر را در پشت آرایه خنثی می‌کنند. این کار باعث می‌شود که تأثیر بیس به طور کامل به سمت جمعیت هدایت شود.[1][5]

پذیرش لاین اری اقتصاد و لجستیک تورها را کاملاً بازنویسی کرده است. از آنجایی که این سیستم انرژی آکوستیک را منحصراً روی تماشاگران متمرکز می‌کند و آن را روی سقف یا آسمان هدر نمی‌دهد، به قدرت آمپلی‌فایر و تعداد کل کابینت‌های بلندگوی کمتری برای دستیابی به حجم صدای سطح کنسرت نیاز دارد.

نتیجه یک سیستم سبک‌تر و کارآمدتر است که در کامیون‌های کمتری جا می‌شود، زمان کمتری برای آویزان شدن نیاز دارد و یک تجربه شنیداری با کیفیت بالا و در حد استودیو را در مکان‌هایی با ظرفیت ۸۰ هزار نفر ارائه می‌دهد.[2][5]
