سازوکار سامانه‌های فرمان‌دهی الکترونیکی (Steer-by-Wire): چگونه حذف ستون مکانیکی، معماری خودرو را متحول می‌کند

برای بیش از یک قرن، هر خودروی تولیدی برای کنترل جهت‌یابی به یک معماری بنیادی و واحد متکی بوده است: یک شفت فیزیکی و مکانیکی که دست‌های راننده را به چرخ‌های جلو متصل می‌کند. در اواسط دهه ۲۰۲۰، صنعت خودروسازی در حال قطع این پیوند است. فناوری فرمان‌دهی الکترونیکی (SbW) ستون فرمان را به طور کامل حذف کرده و آن را با حسگرها، واحدهای کنترل الکترونیکی و موتورهای الکتریکی جایگزین می‌کند. پس از سال‌ها آزمایش نمونه اولیه و استقرار محدود، این فناوری اکنون در حال ورود به تولید انبوه جریان اصلی است و طراحی خودرو، ایمنی در تصادف و یکپارچه‌سازی سامانه‌های رانندگی خودران را به طور اساسی تغییر می‌دهد.[3]

این مفهوم کاملاً جدید نیست؛ بلکه به شدت از صنعت هوانوردی وام گرفته شده است. هواپیماهای تجاری برای دهه‌ها از فناوری «پرواز الکترونیکی» (fly-by-wire) استفاده کرده‌اند که کنترل‌های مکانیکی پرواز را با رابط‌های الکترونیکی جایگزین کرده تا قابلیت اطمینان را بهبود بخشیده و وزن را کاهش دهد. با این حال، انتقال این فناوری به بخش خودرو نیازمند حل چالش‌های منحصر به فردی در مورد هزینه، بسته‌بندی و بازخورد لمسی لازم برای رانندگی در سطوح جاده‌ای غیرقابل پیش‌بینی بود.[4][5]

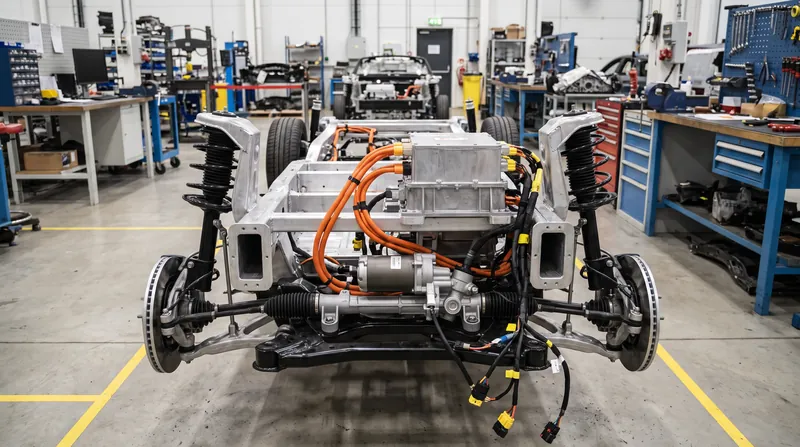

خود این سازوکار، فرمان‌دهی را به دو حوزه مجزا تقسیم می‌کند: ورودی کابین و خروجی شاسی. هنگامی که راننده فرمان الکترونیکی را می‌چرخاند، در واقع به صورت فیزیکی دنده فرمان را حرکت نمی‌دهد. در عوض، حسگرهای زاویه و گشتاور، قصد راننده را اندازه‌گیری کرده و آن داده‌ها را به عنوان یک سیگنال الکتریکی به عملگر چرخ جاده که روی محور جلو نصب شده است، منتقل می‌کنند. همزمان، یک عملگر بازخورد نیرو در داخل فرمان، مقاومت فیزیکی و حس جاده‌ای مورد انتظار رانندگان را به صورت مصنوعی تولید می‌کند و نیروهای تماس تایر با جاده را محاسبه کرده و به دست‌های راننده بازمی‌گرداند.[1][6]

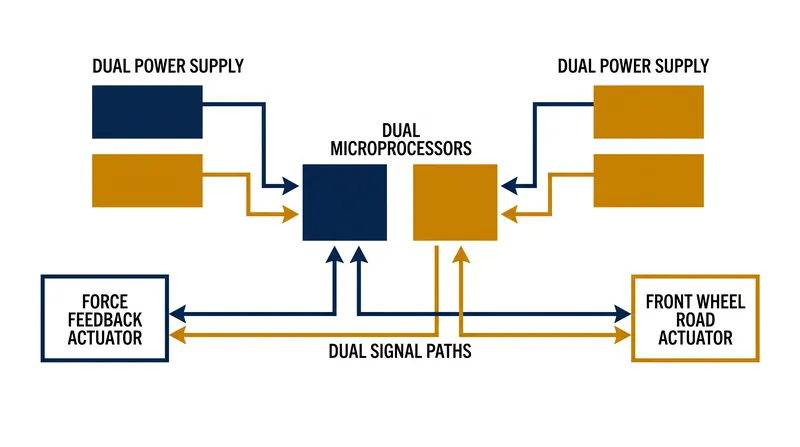

از آنجایی که این معماری پشتیبانی مکانیکی را حذف می‌کند، موضوع ایمنی کاملاً به افزونگی الکترونیکی متکی است. سامانه‌های فرمان‌دهی الکترونیکی به گونه‌ای طراحی شده‌اند که در صورت خرابی، عملیاتی باقی بمانند (fail-operational)، به این معنی که خرابی یک جزء واحد نمی‌تواند منجر به از دست رفتن کنترل فرمان شود. برای دستیابی به بالاترین رتبه‌بندی‌های ایمنی صنعت خودرو، تولیدکنندگان مسیرهای حیاتی را دو برابر می‌کنند. این سامانه‌ها از مسیرهای سیگنال الکترونیکی دوگانه، ریزپردازنده‌های اضافی و منابع تغذیه مستقل استفاده می‌کنند. اگر مدار اصلی از کار بیفتد، مدار ثانویه فوراً کنترل را به دست می‌گیرد.[1][2]

در موارد بسیار حاد که خرابی کامل سامانه رخ می‌دهد، تولیدکنندگان راهبردهای کاهش خطر ثانویه را توسعه داده‌اند. برخی خودروسازان از برنامه پایداری الکترونیکی خودرو و فرمان محور عقب به عنوان آخرین پشتیبان استفاده می‌کنند. با اعمال ترمز هدفمند و مختص هر چرخ، خودرو می‌تواند کنترل جانبی را حفظ کرده و با ایمنی کامل متوقف شود، حتی اگر عملگرهای فرمان جلوی اصلی تمام توان خود را از دست بدهند.[1]

حذف ستون فولادی صلب، مزایای فوری در بسته‌بندی و ایمنی داخل کابین ایجاد می‌کند. بدون وجود شفتی که موقعیت فرمان را دیکته کند، طراحان داخلی می‌توانند از فرمان‌های تخت‌تر و یوغ‌مانند (yoke-style) استفاده کنند که دید صفحه ابزار را بهبود بخشیده و فضای پا را افزایش می‌دهد. علاوه بر این، نبود یک ستون جامد که مستقیماً به سمت سینه راننده نشانه رفته باشد، دینامیک تصادف را تغییر می‌دهد و نیازمند معماری‌های جدید کیسه هوا است که بدون تکیه بر لبه بسته فرمان سنتی باز شوند.[2]

با این حال، مهم‌ترین مزیت مهندسی در جداسازی نسبت فرمان نهفته است. در یک سامانه مکانیکی، نسبت چرخش فرمان به چرخش چرخ جاده توسط دنده‌بندی فیزیکی ثابت می‌شود. فرمان‌دهی الکترونیکی اجازه می‌دهد که این نسبت کاملاً توسط نرم‌افزار تعریف شده و متغیر باشد. در سرعت‌های بزرگراهی، سامانه می‌تواند ورودی‌های فرمان بزرگ‌تری را برای حرکات کوچک چرخ‌ها طلب کند و پایداری را تضمین نماید. در سرعت‌های پایین، مانند هنگام پارک کردن، این نسبت می‌تواند به شدت تیزتر شود، و به خودرو اجازه می‌دهد تا با تنها یک چرخش جزئی فرمان به قفل کامل برسد، و نیاز به مانورهای دست روی دست را از بین ببرد.[2]

این اختیار تعریف شده توسط نرم‌افزار، لایه فعال‌ساز حیاتی برای سامانه‌های پیشرفته کمک راننده (ADAS) و رانندگی خودران آینده نیز هست. در فرمان برقی سنتی، کنترلر ADAS و راننده انسانی می‌توانند بر سر یک ستون مکانیکی واحد با هم درگیر شوند و یک گشتاور متضاد و ناگهانی ایجاد کنند. فرمان‌دهی الکترونیکی این تضاد را از حوزه فیزیکی به داوری نرم‌افزاری منتقل می‌کند. رایانه مرکزی خودرو می‌تواند مانورهای انحرافی یا اصلاحات حفظ خط را با تأخیر در حد میلی‌ثانیه اجرا کند، بدون اینکه دست‌های راننده به شدت توسط فرمان در حال چرخش کشیده شوند.[2]

محیط نظارتی حاکم بر این فناوری در حال حاضر بر اساس مرزهای منطقه‌ای شکافته شده است و تعیین می‌کند که این سامانه‌ها در کجا می‌توانند مستقر شوند. در اروپا، چارچوب قانونی توسط مقررات UNECE تعیین شده است، که فرمان‌دهی الکترونیکی را مشروط بر حفظ قابلیت‌های عملیاتی در صورت خرابی و امکان بازپس‌گیری کنترل توسط راننده مجاز می‌داند. این امر امکان عرضه سامانه‌هایی را از سوی تولیدکنندگان لوکس فراهم کرده است که فرمان الکترونیکی را به عنوان یک گزینه ممتاز ارائه می‌دهند.[1][3]

ایالات متحده چشم‌انداز نظارتی پیچیده‌تری را ارائه می‌دهد. استانداردهای ایمنی فدرال وسایل نقلیه موتوری در حال حاضر هیچ مقرره واحدی را که منحصراً به فرمان‌دهی الکترونیکی اختصاص داشته باشد، ندارند. در عوض، استقرار اولیه از طریق تعامل مستقیم با آژانس‌ها و انطباق با استانداردهای پایداری مبتنی بر عملکرد موجود، تأییدیه گرفته است. گروه‌های صنعتی فعالانه از نهادهای نظارتی درخواست می‌کنند تا قوانین قدیمی را که به طور ضمنی وجود یک ستون مکانیکی را فرض می‌کنند، به‌روزرسانی کنند.[3]

گذار به فرمان الکترونیکی همچنین نگهداری و تعمیر خودرو را به طور اساسی تغییر می‌دهد. ترازهای مکانیکی سنتی و تعویض مایعات هیدرولیک با عیب‌یابی نرم‌افزاری و کالیبراسیون مجدد حسگرها جایگزین می‌شوند. برای تعمیرگاه‌های مستقل، سرویس‌دهی به شاسی فرمان‌دهی الکترونیکی نیازمند ابزارهای نرم‌افزاری تخصصی در سطح نمایندگی است، که اقتصاد پس از فروش را از کار مکانیکی به سمت عیب‌یابی دیجیتال سوق می‌دهد.[3]

با بلوغ این فناوری، زنجیره تأمین خودرو در حال تجربه یک همسویی ساختاری است. تأمین‌کنندگان رده اول در حال ادغام بخش‌های شاسی و نرم‌افزاری خود هستند تا سبد کاملی از محصولات «حرکت الکترونیکی» (motion-by-wire) را ارائه دهند. با یکپارچه‌سازی فرمان‌دهی الکترونیکی با سامانه‌های ترمز الکترومکانیکی (brake-by-wire)، این تأمین‌کنندگان در حال فروش یک پلتفرم شاسی کاملاً جدا شده و قابل کنترل با نرم‌افزار به خودروسازان هستند.[2]

این تغییر نشان‌دهنده یک مهاجرت بنیادی در ارزش خودرو است. ویژگی‌های تعیین‌کننده فرمان‌پذیری یک خودرو—وزن، بازخورد و واکنش‌پذیری آن—دیگر در فولاد و هیدرولیک ساخته نمی‌شوند. آنها در کد نوشته می‌شوند. برای صنعت خودرو، فرمان دیگر یک اهرم مکانیکی نیست؛ بلکه یک دستگاه جانبی است که با یک شبکه رایانه‌ای متحرک در تعامل است.[3]
